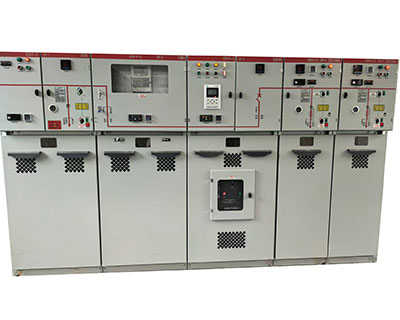

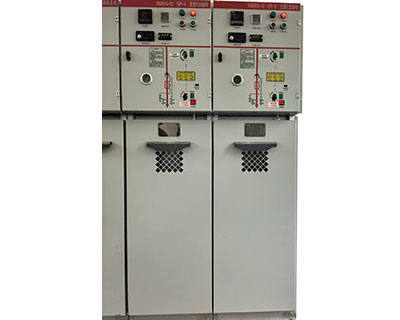

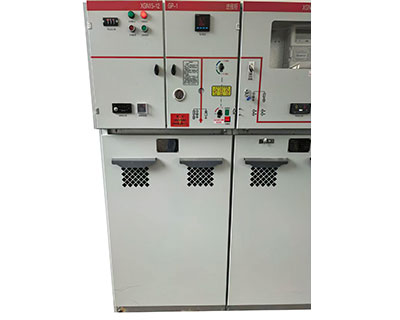

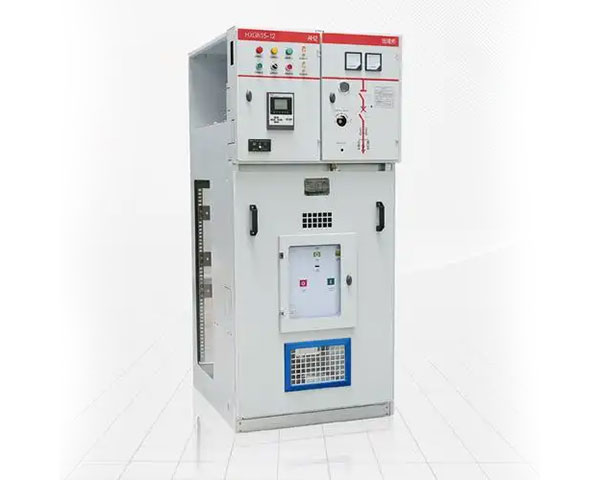

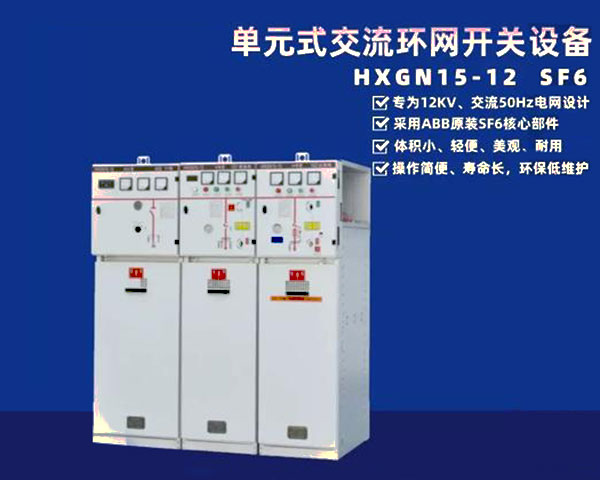

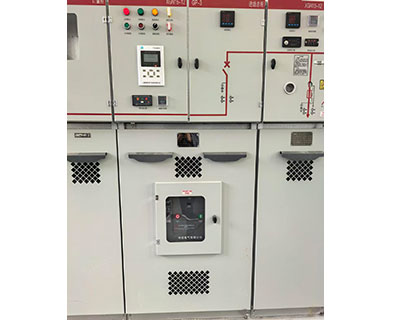

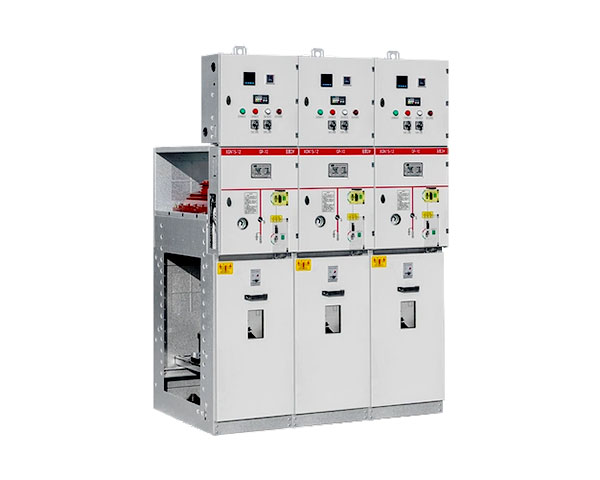

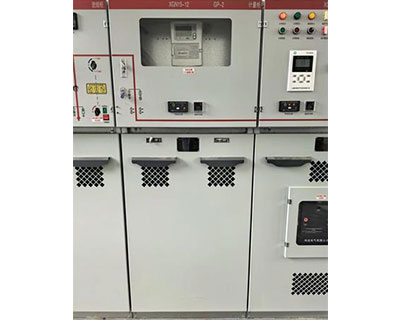

HXGN15-12交流金属封闭开关设备

    交流金属封闭开关设备（简称交流金属封闭开关柜）是高压配电核心成套装置，主流适用电压等级为3.6kV～40.5kV，需满足 GB/T 3906-2006 等标准要求，用于电能分配、控制与保护。以下为通用技术参数速览，选型时需结合具体电压等级与厂家样本确认。

- 适用环境
   户内安装；海拔≤1000m（部分可至2000m）；环境温度-25℃～+40℃；
   相对湿度日均值≤95%、月均值≤90%；地震烈度≤8级；
   无腐蚀性、易燃易爆、严重污秽及剧烈振动场所。

- 额定参数
   额定电压：3.6/7.2/12/24/40.5kV；最高工作电压：对应4.5/8.4/12/29/45kV；额定频率：50Hz（兼容60Hz）。

- 绝缘水平
   1min工频耐压（相间/对地）：3.6kV级18kV、12kV级42kV、40.5kV级95kV；断口略高。
   雷电冲击耐压（峰值，1.2/50μs）：3.6kV级45kV、12kV级75kV、40.5kV级185kV。

- 载流与短路能力
   主母线/分支母线额定电流：630A～4000A（常见1250/1600/2000/2500A）。
   额定短路开断电流：20/25/31.5/40kA（依断路器配置）。
   额定短时耐受电流（4s）：16～50kA；额定峰值耐受电流：40～130kA。

- 结构与防护
   结构型式：铠装移开式（如KYN28）、箱式固定式（如HXGN）、环网柜等。
   防护等级：柜体IP4X，隔室IP2X；具备五防联锁
 （防误分合、防带负荷拉手车、防带电合接地、防接地合闸送电、防误入带电间隔）。

- 适配与辅助
   主开关：常用VS1/VD4/ZN63A等真空断路器，或SF6负荷开关（环网柜）。
   辅助回路：额定电压AC220/110V、DC220/110V；短时工频耐受电压约2000V。

⚠ 选型提示
     不同电压、结构型式参数差异较大，如12kV与40.5kV的绝缘、短路参数差距明显；不同厂家的柜体尺寸、配置细节也需以样本为准。建议明确目标电压等级、额定电流/开断电流及安装环境，再做精准选型。
