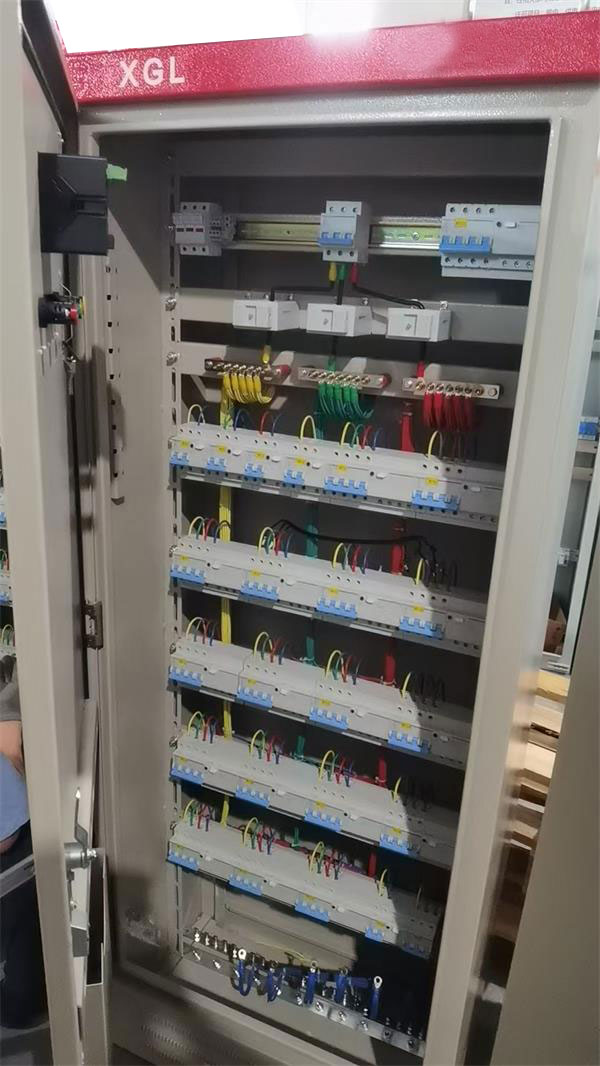

GXL动力配电箱、柜

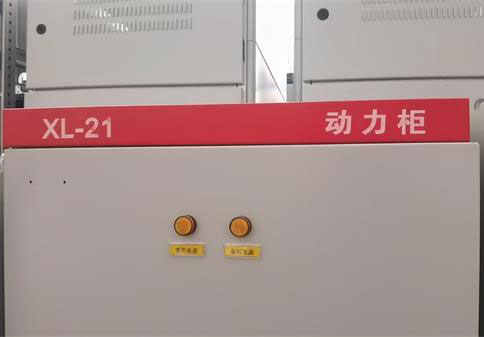

GXL 系列是低压固定式动力配电箱，用于工矿企业、建筑的 380V/660V 动力、照明配电与控制，替代老式XL系列。

一、适用标准
  - GB 7251.1（低压成套设备）
  - IEC 61439
  - GB 4208（防护等级）

二、使用环境
  - 环境温度：-25℃ ～ +40℃（日均≤+35℃）
  - 海拔：≤2000m
  - 湿度：日均值≤95%，月均值≤90%
  - 户内安装，倾斜≤5°
  - 无腐蚀、爆炸、剧烈振动、多尘环境

三、电气参数（通用）
  - 额定频率：50Hz
  - 额定工作电压：AC 380V / 660V
  - 额定绝缘电压：660V / 690V
  - 额定电流：63A～630A（常见：100/160/250/400/630A）
  - 短时耐受电流（1s）：10kA（标准型）
  - 峰值耐受电流：20kA（标准型）
  - 电气间隙：≥10mm
  - 爬电距离：≥12.5mm

四、结构与防护
  - 材质：冷轧钢板焊接/型钢拼装

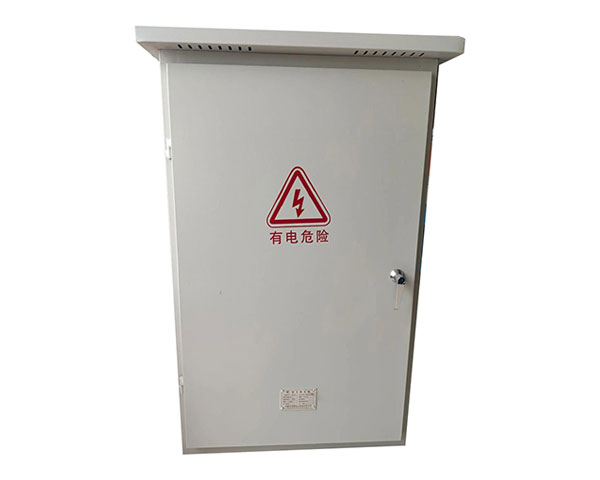

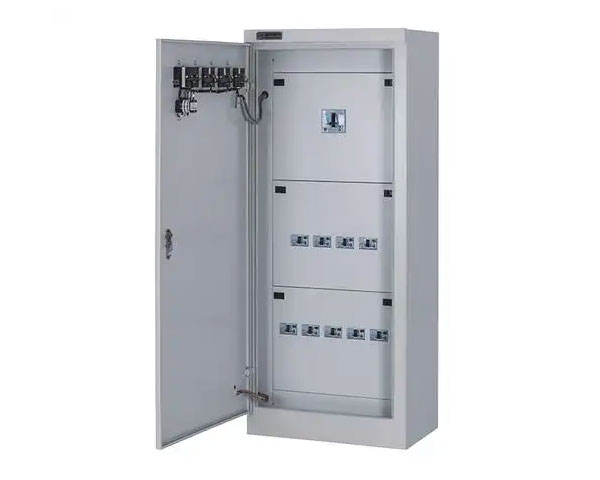

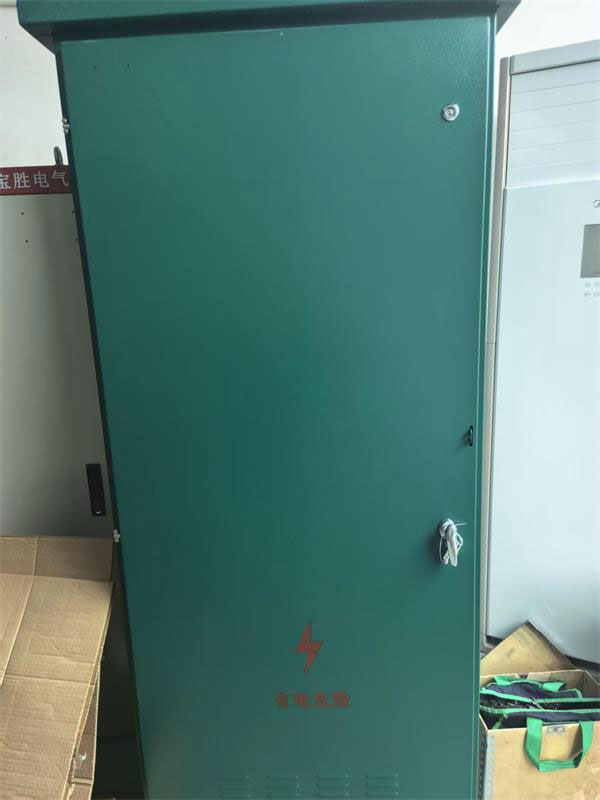

  - 安装：挂墙（明/暗装）、靠墙落地
  - 防护等级：IP30～IP54（常规IP30，防尘/防潮可IP54）

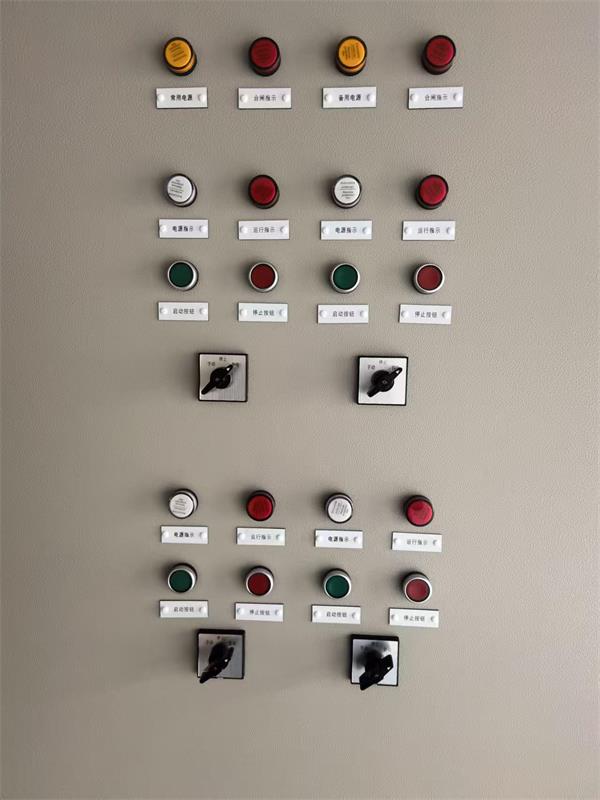

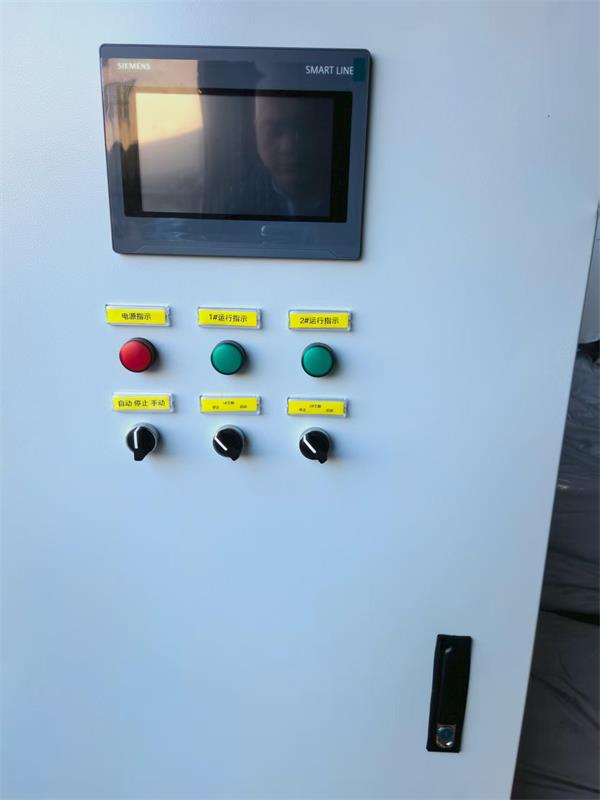

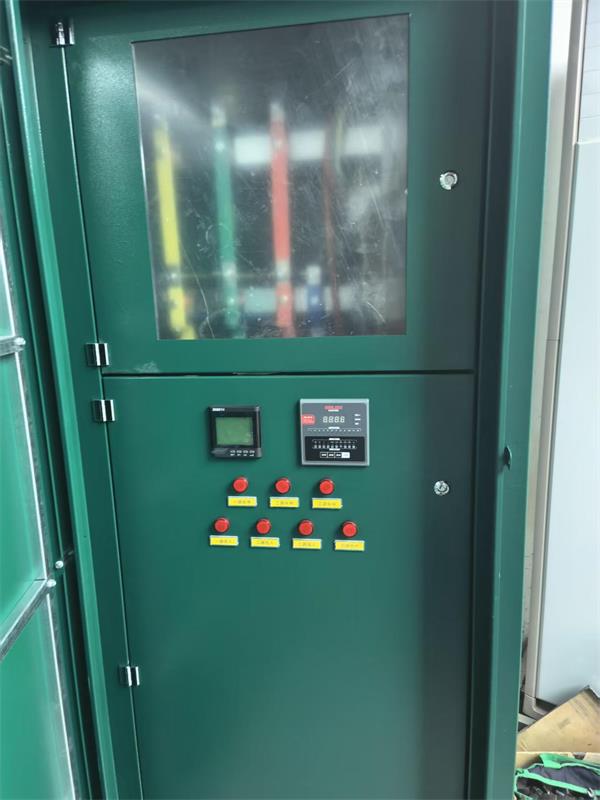

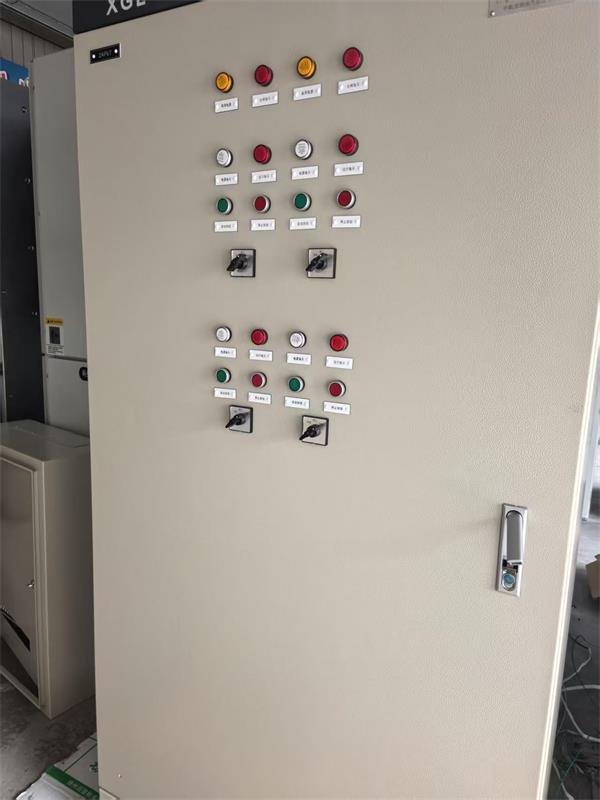

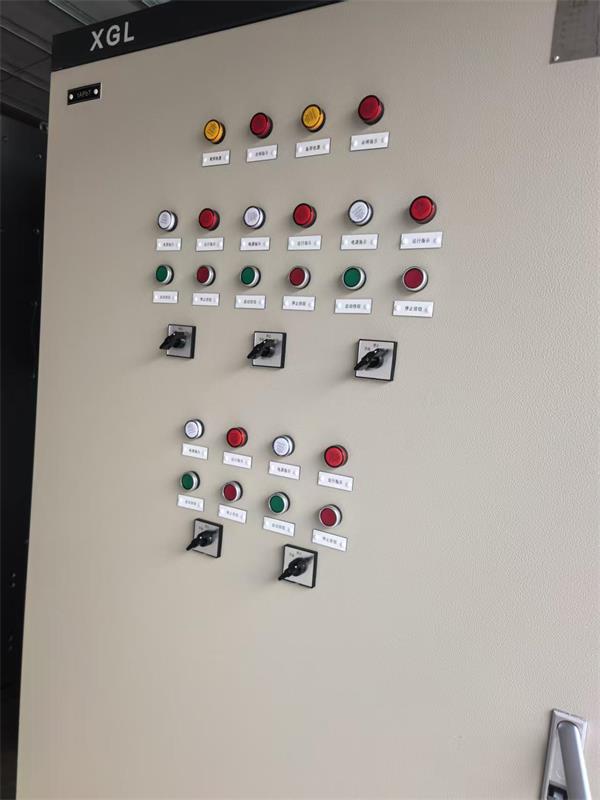

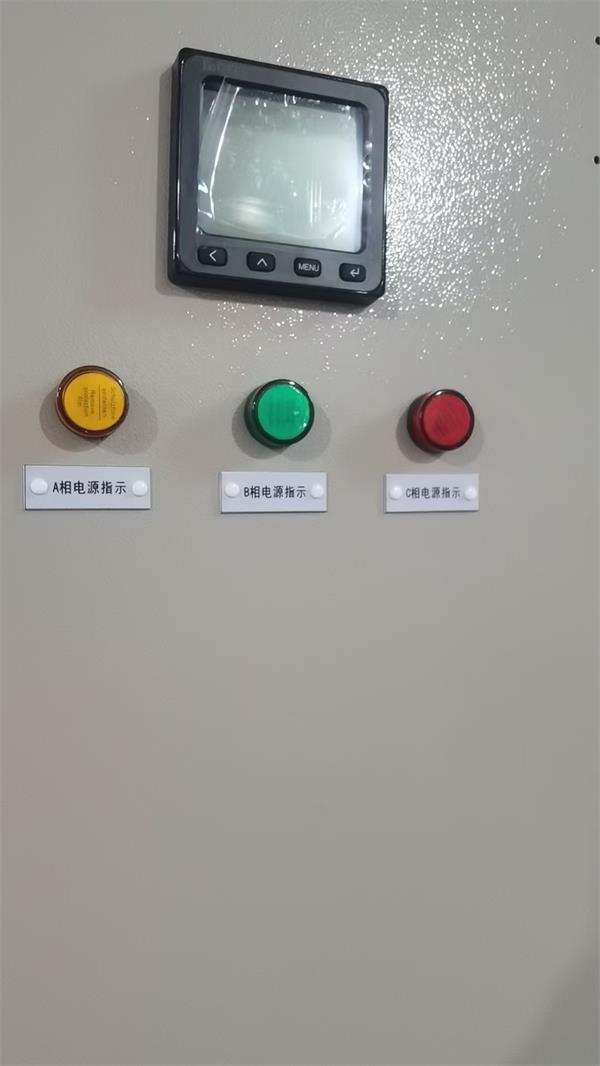

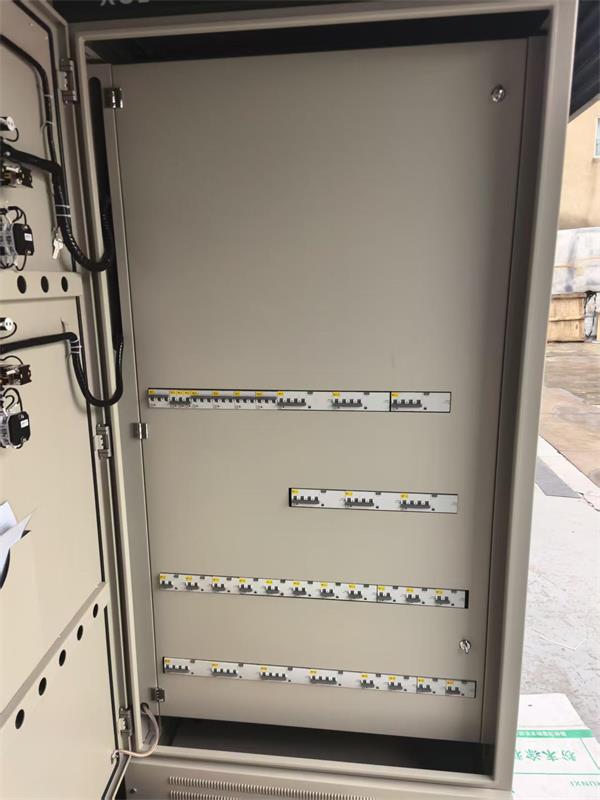

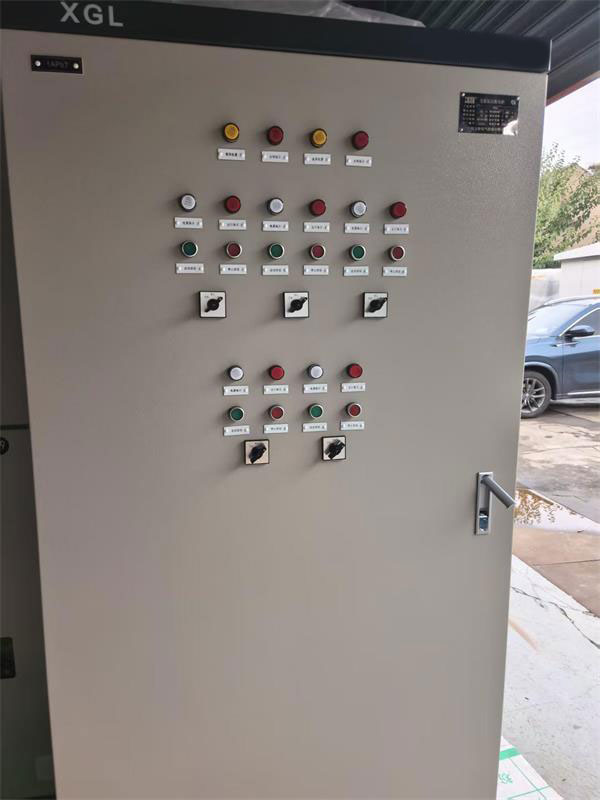

  - 结构：单/双开门，内外门；门上可装仪表、按钮、指示灯
  - 进出线：顶/底部电缆引入

五、功能与配置

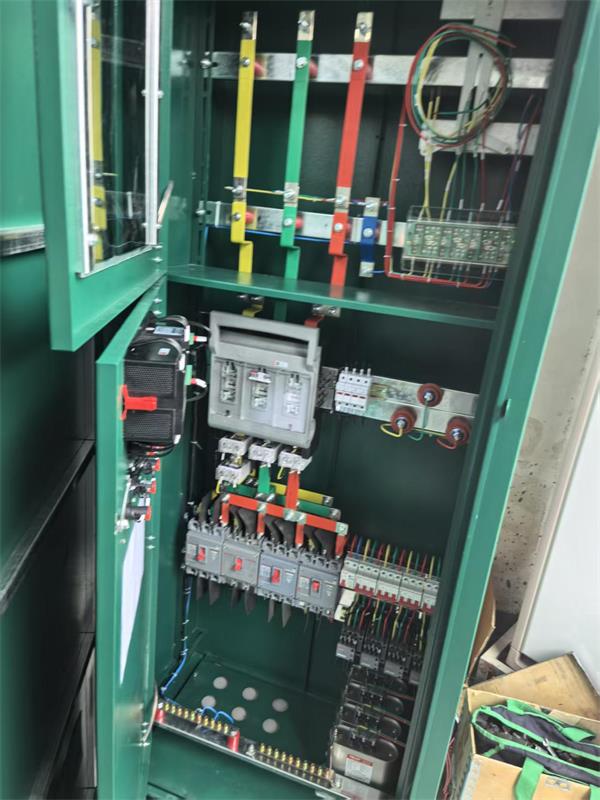

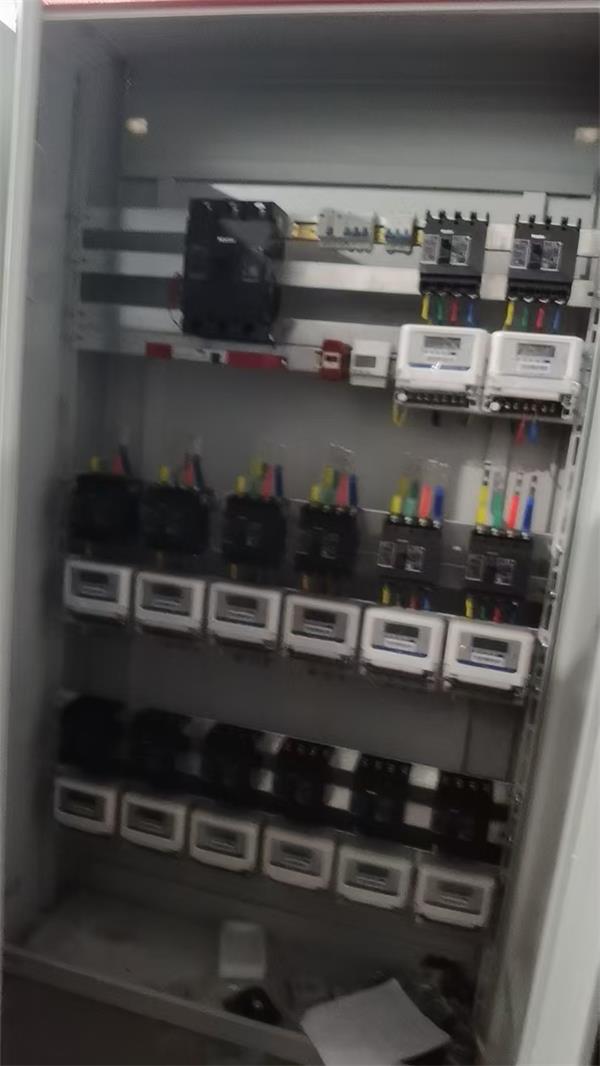

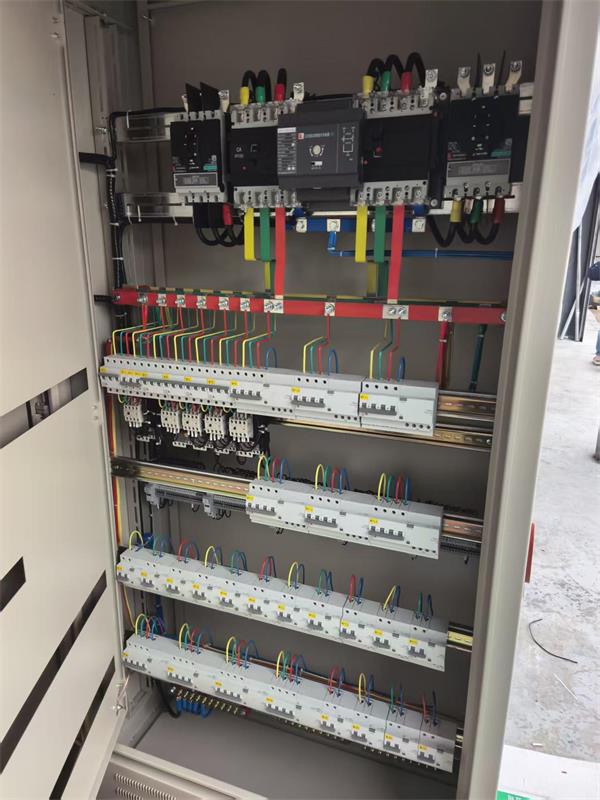

  - 主开关：塑壳断路器（CM1/NM1等），带过载、短路保护

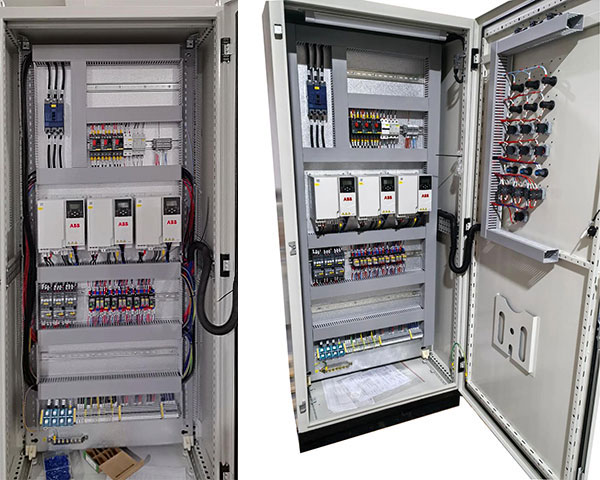

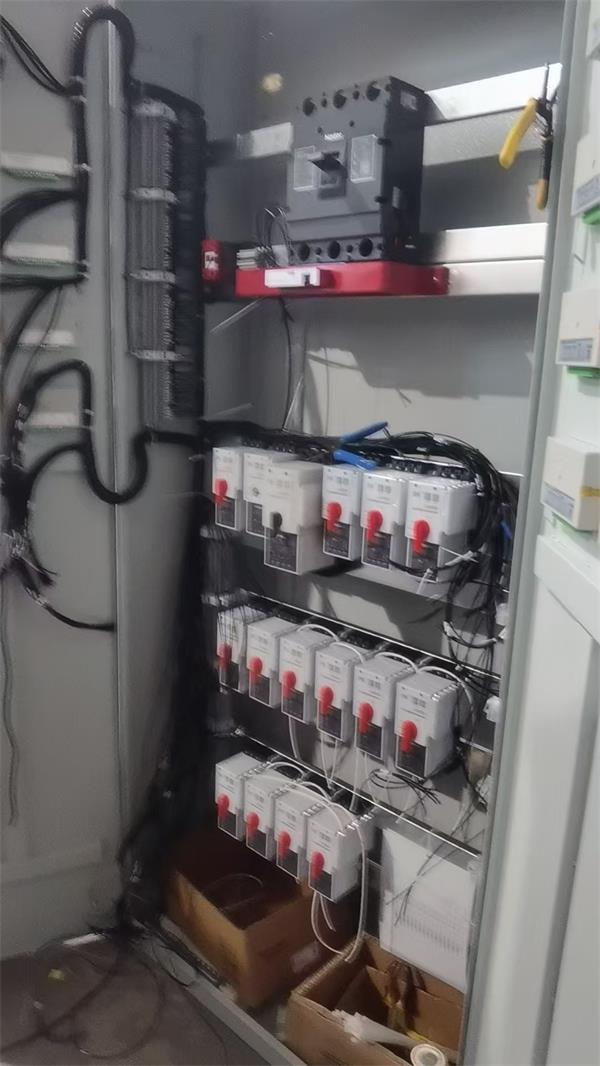

  - 可配：接触器、热继电器、指示灯、转换开关、电流表/电压表
  - 回路：单回路/多回路动力配电
  - 适用：风机、水泵、机床、生产线等设备配电/控制

六、常见尺寸（参考）
  - 挂墙（宽×高×深）：400×500×200、500×600×250、600×800×300
  - 落地柜：800×1800×400、1000×2000×500（厂家定制）
