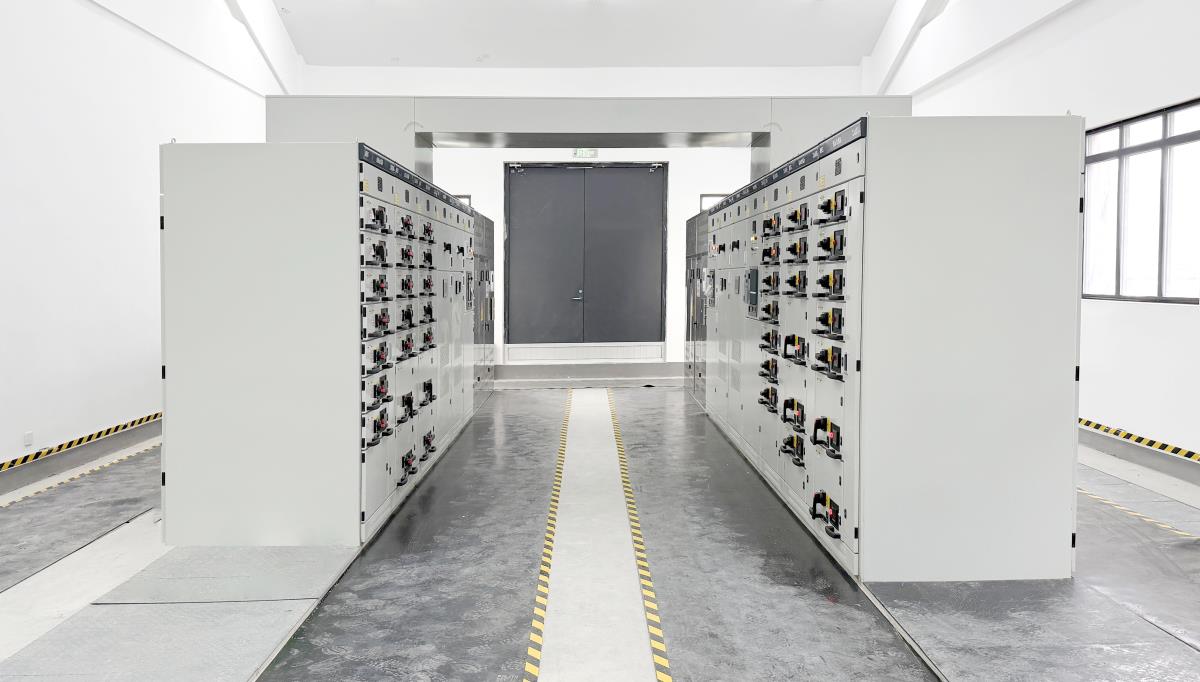

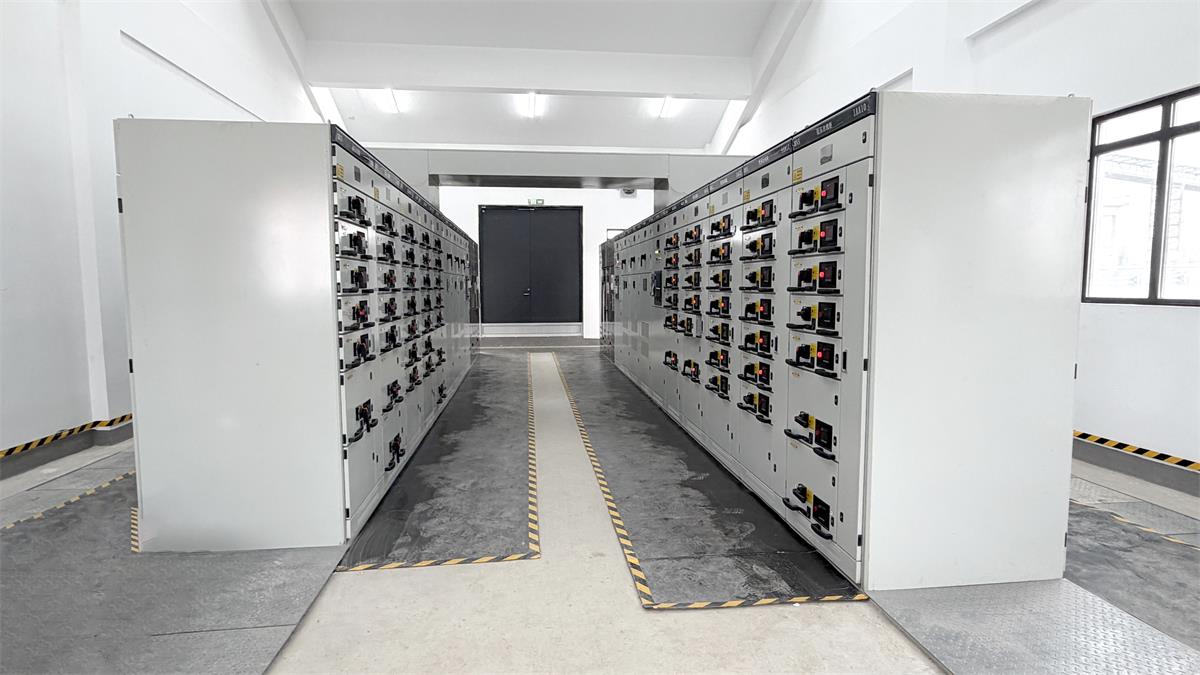

MNS低压交流抽出式开关柜

      MNS低压抽出式开关柜是模块化、高可靠的经典抽出式柜型，适配发电厂、石化、冶金、高层建筑等主配电与电机控制中心，支持计算机接口与智能运维 。

一、适用标准与环境
  - 标准：GB/T 7251.1/IEC 61439-1&2、JB/T 9661
  - 环境：温度 -25℃～+40℃（日均≤35℃），海拔 ≤2000m，湿度 日≤95%/月≤90%（无凝露），安装倾斜 ≤5°

二、核心电气参数
  - 额定电压：AC 400/690V（最高至660V）
  - 额定绝缘电压：690/1000V
  - 额定频率：50/60Hz
  - 主母线：额定电流 ≤6300A；1s短时耐受 ≤100kA；峰值耐受 ≤220kA
  - 垂直母线：额定电流 630～2000A（MCC柜常见800/1000/1600A）；1s短时耐受 ≤80kA；峰值耐受 ≤176kA
  - 耐受电压：额定脉冲耐受 8kV；辅助回路1min工频耐受 2kV
  - 电气间隙/爬电距离：≥10mm / ≥12.5mm
  - 过电压等级/污染等级：Ⅲ级 / Ⅲ级

三、结构与防护
  - 框架：C型型材（模数E=25mm），高强度螺栓紧固，刚性与接地可靠
  - 分隔：功能单元、水平母线、电缆室三独立隔室，安全易维护

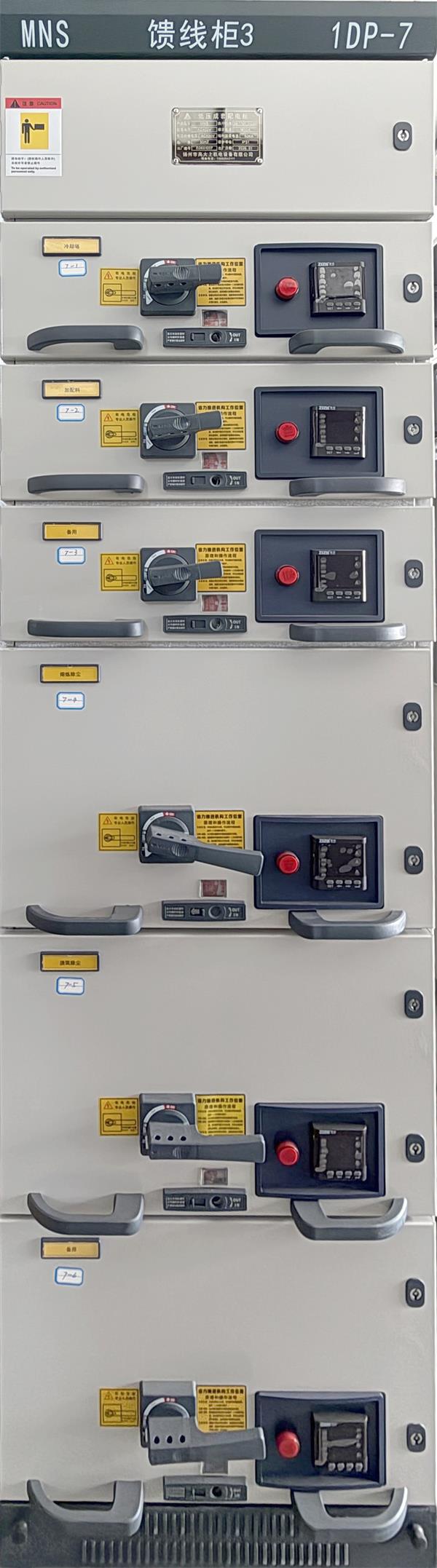

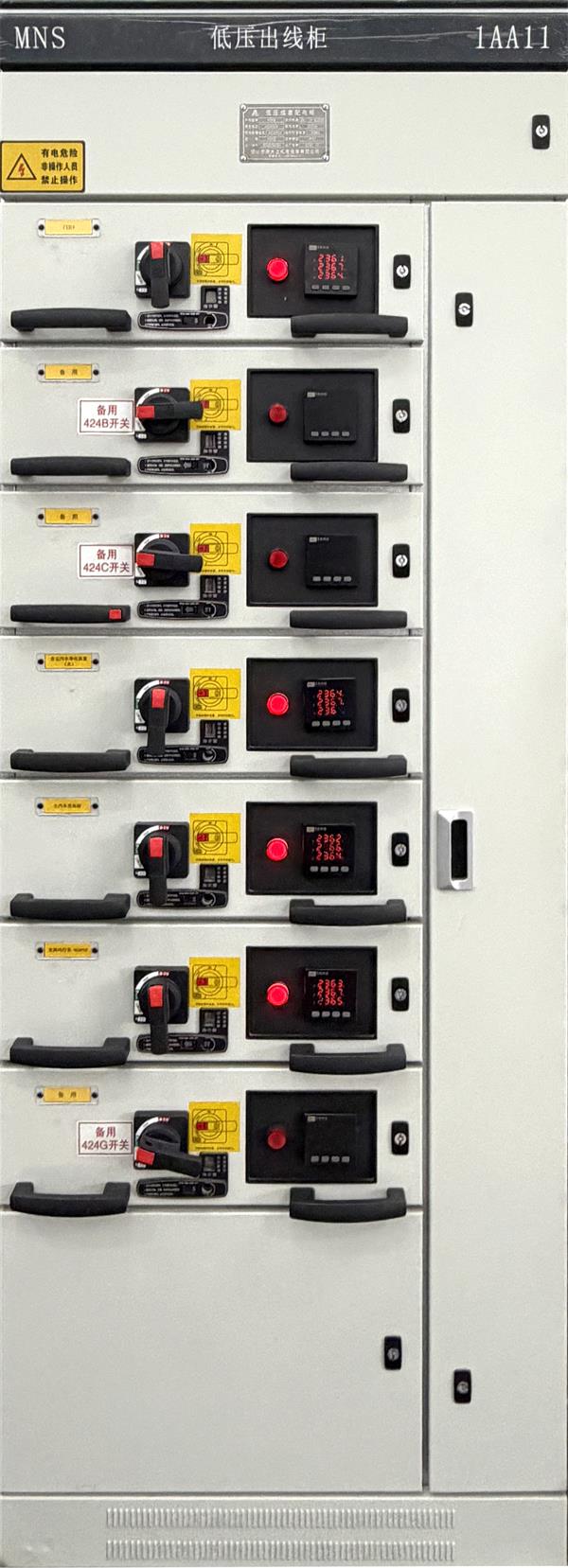

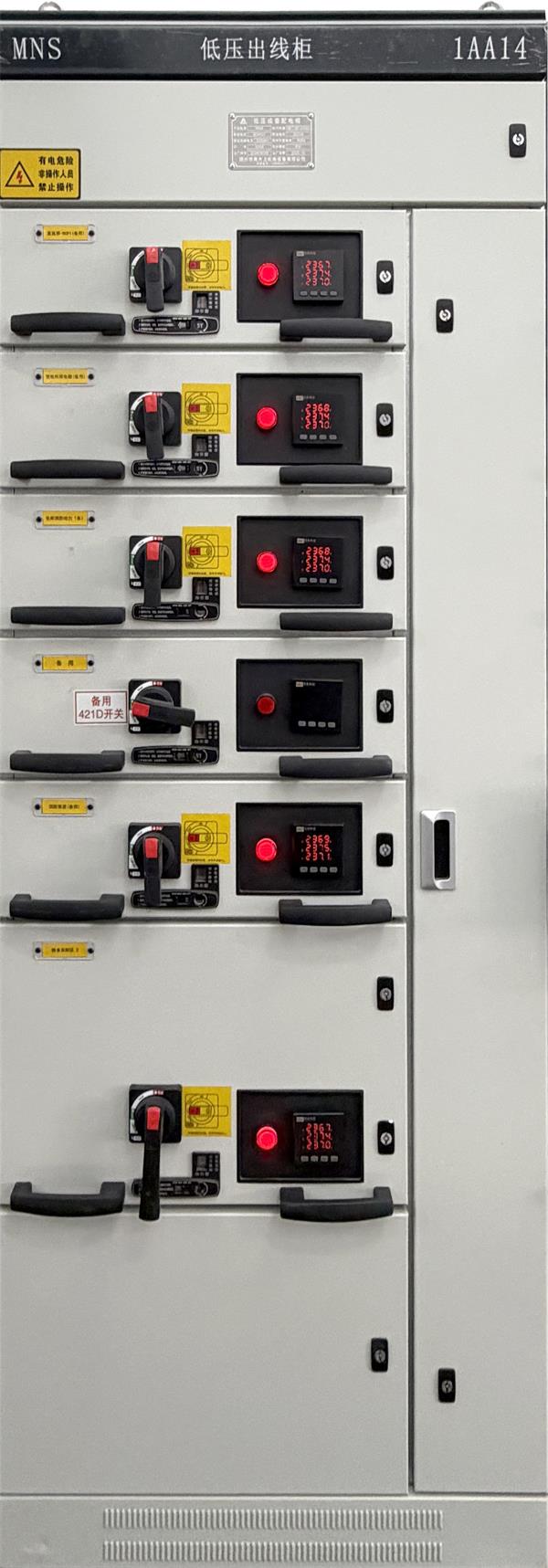

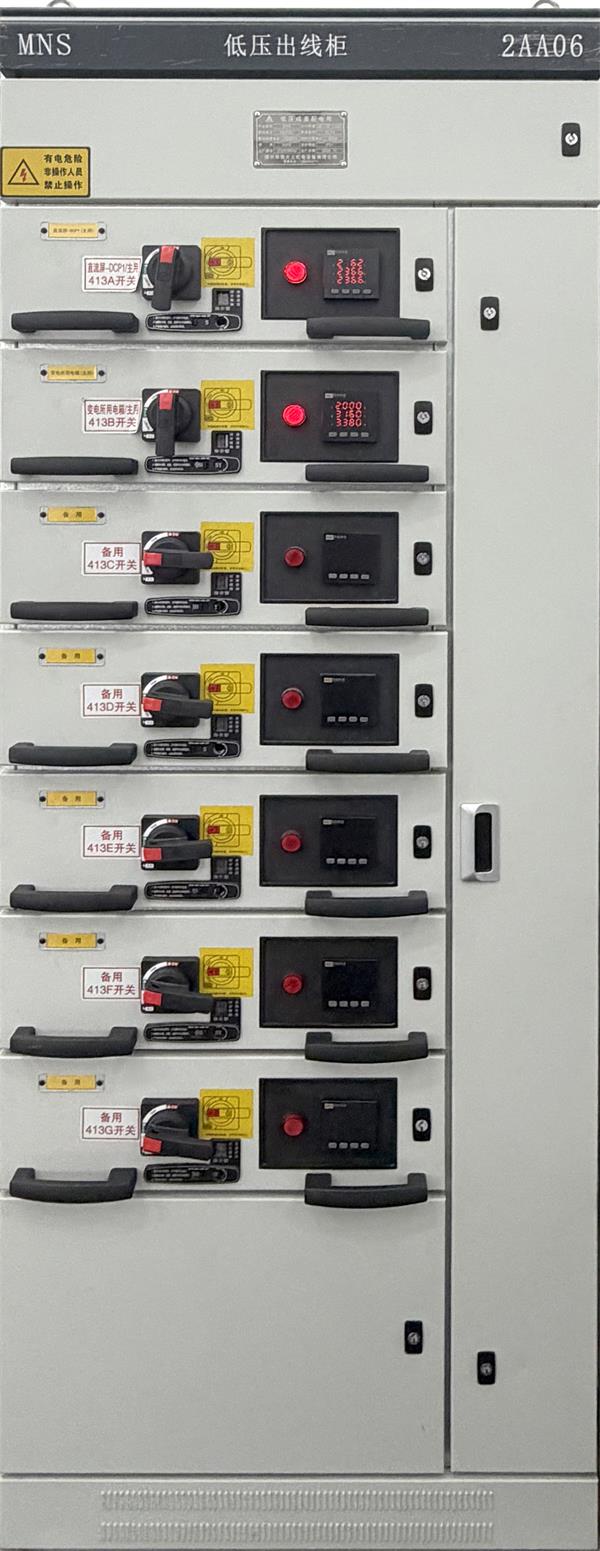

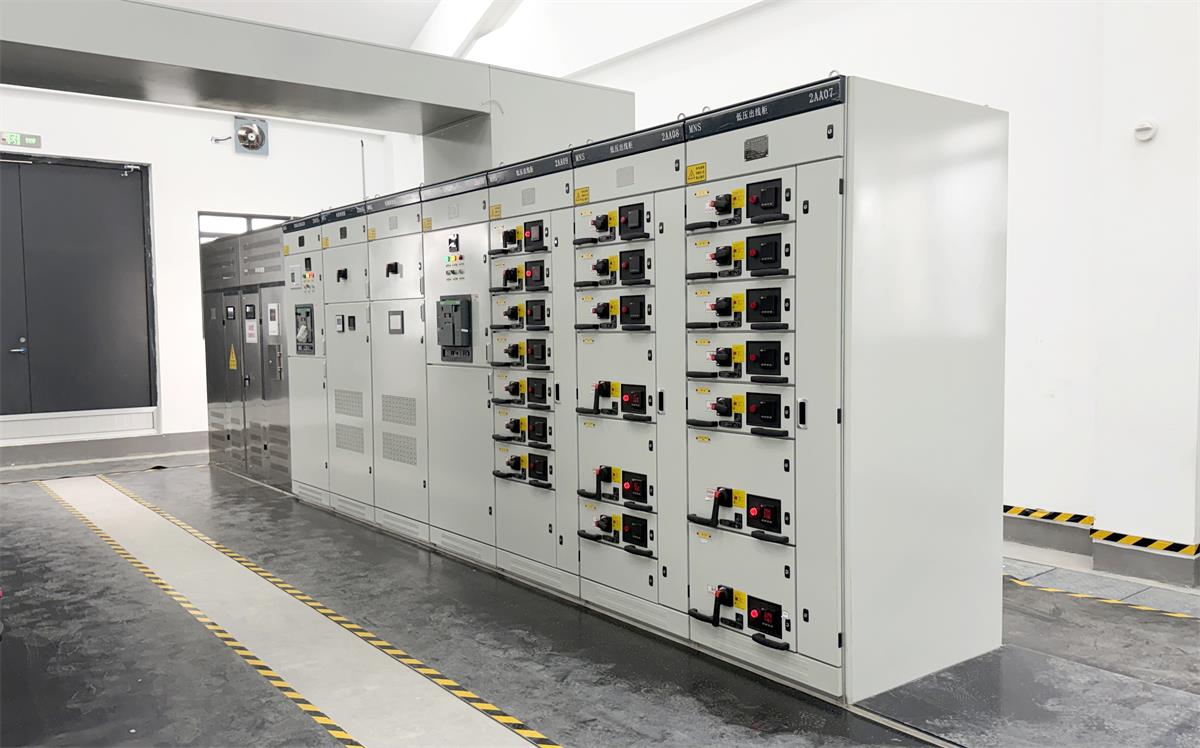

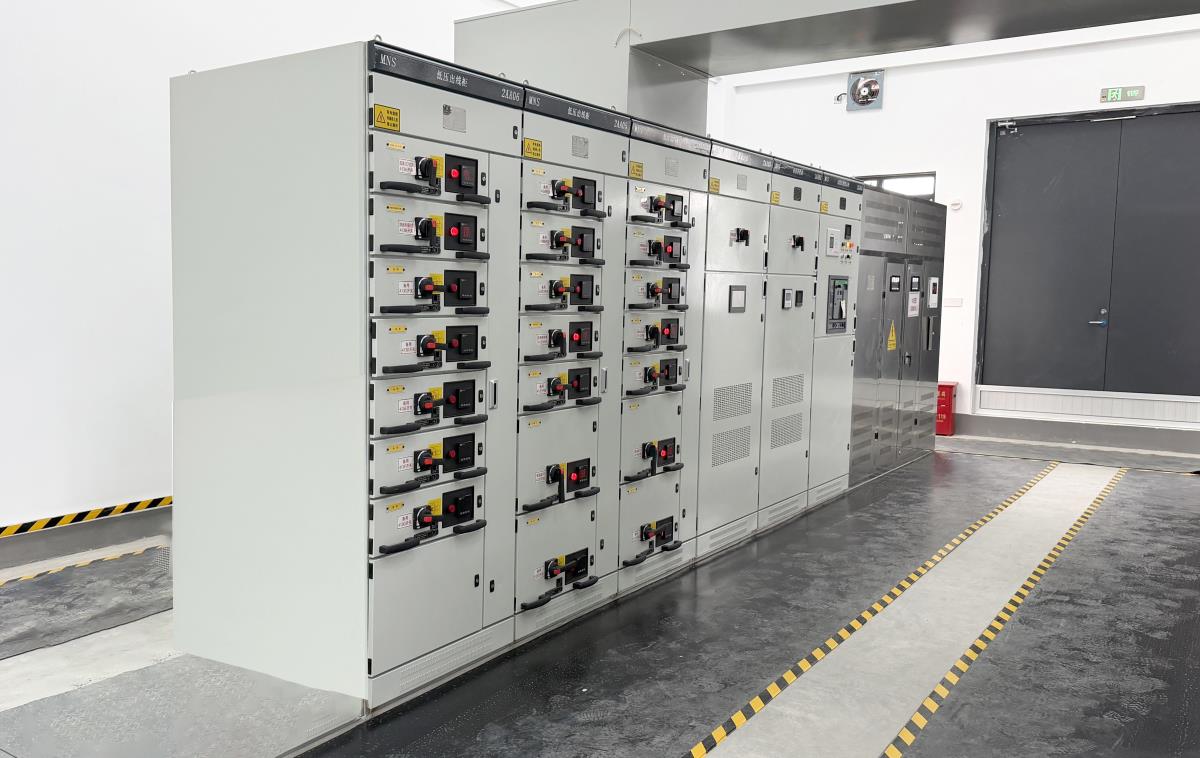

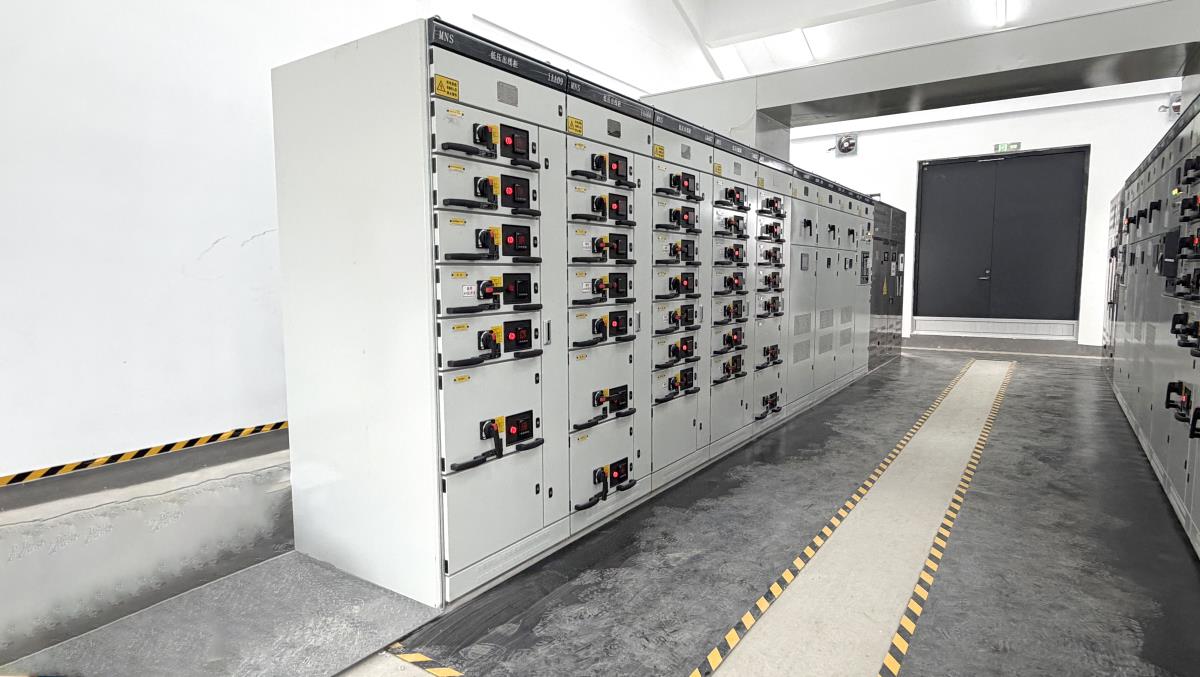

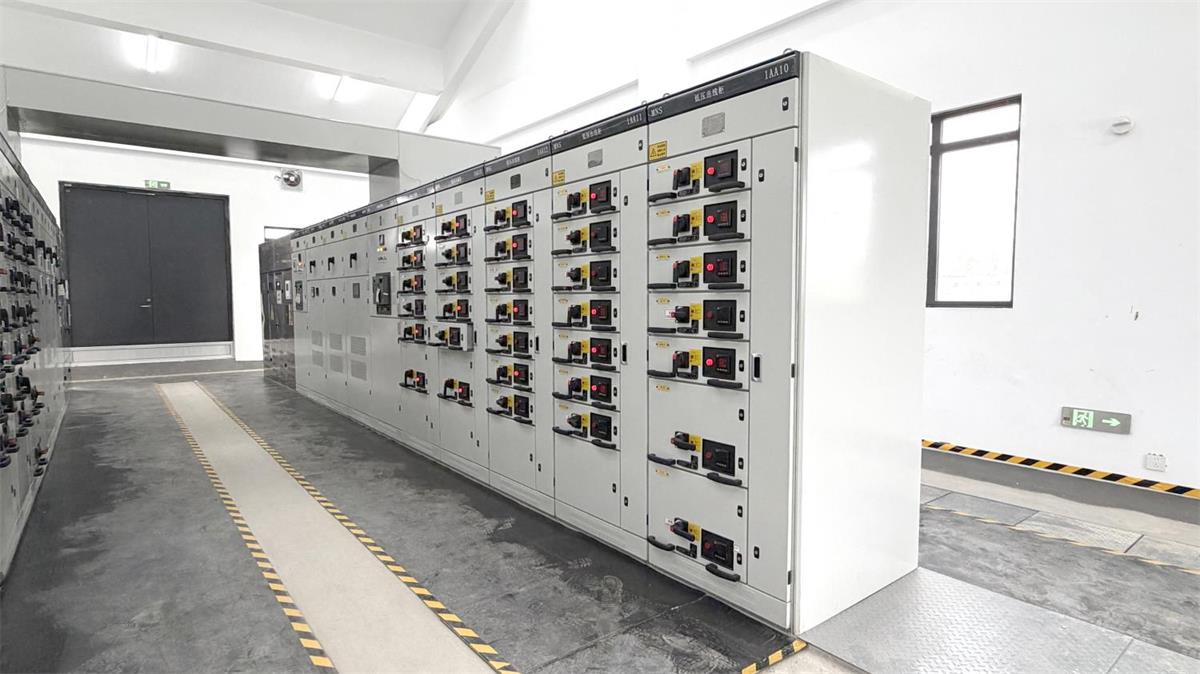

  - 抽屉单元：8E/4、8E/2、8E、16E、24E五种标准规格，同规格可互换；额定电流至400A
  - 防护等级：IP30～IP54（功能室前IP20）
  - 进出线：顶/底部电缆引入，可选母线槽进线；柜前/柜后接线

四、功能与配置

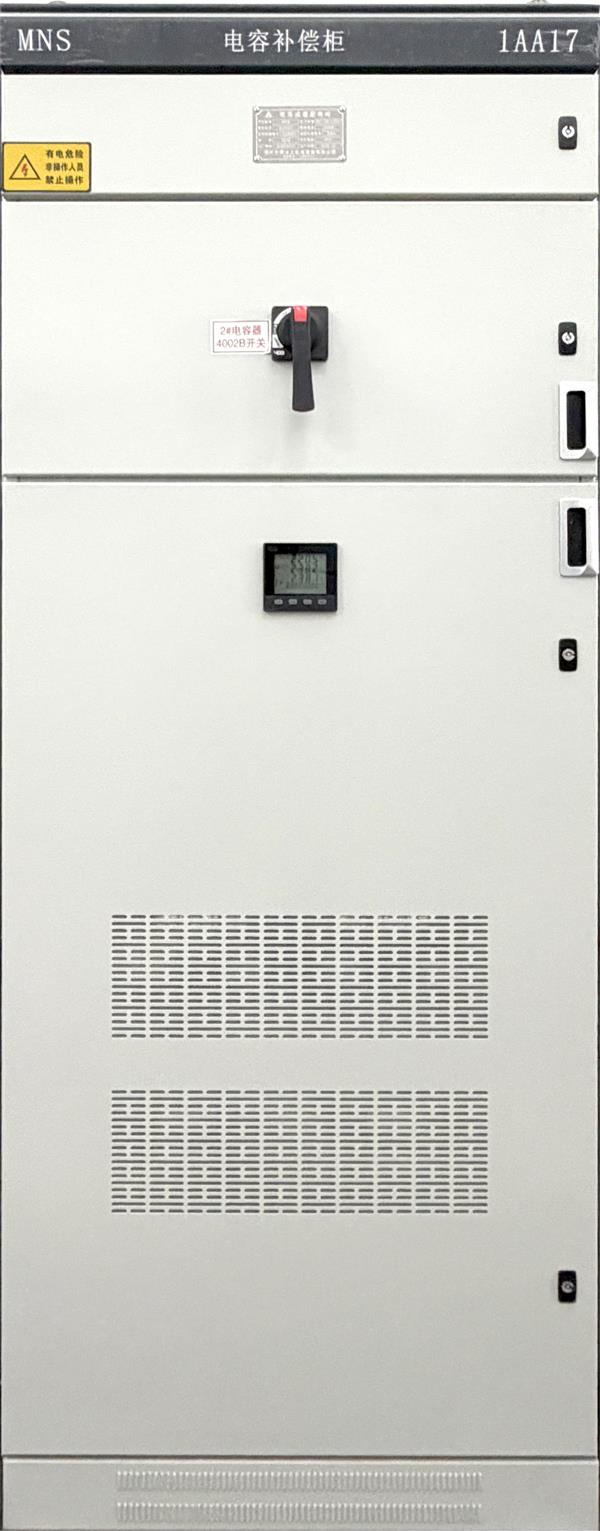

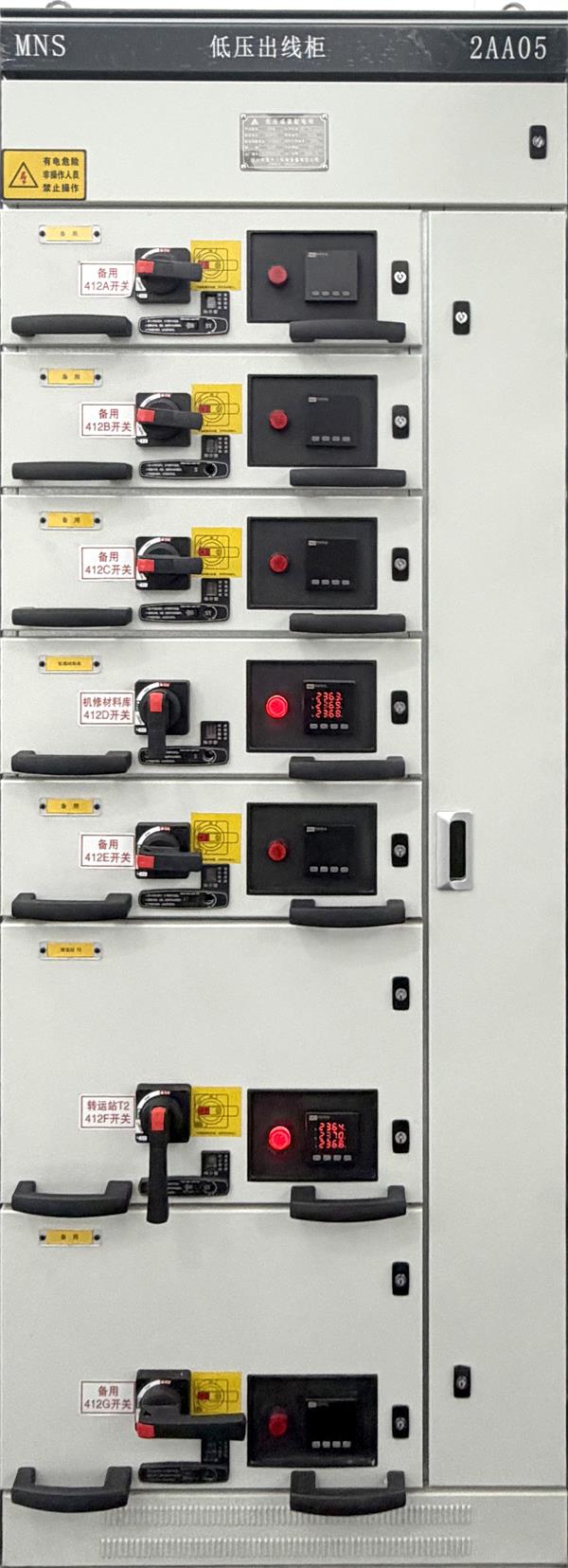

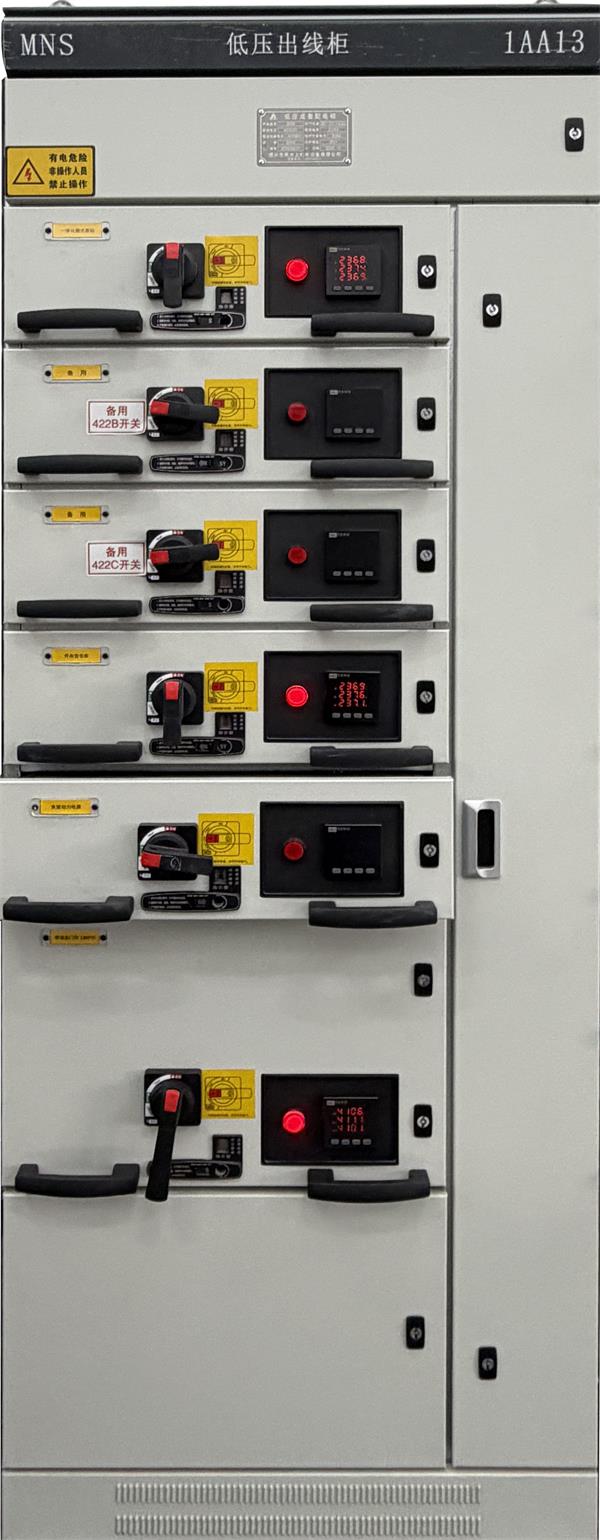

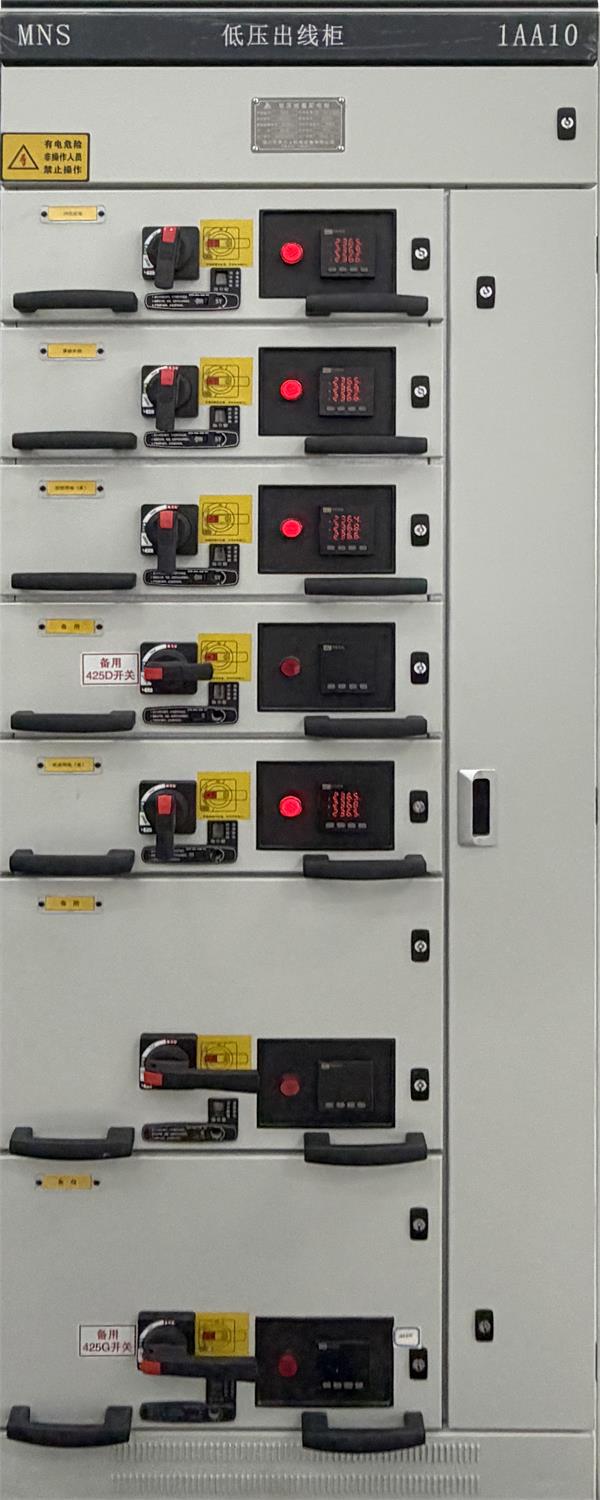

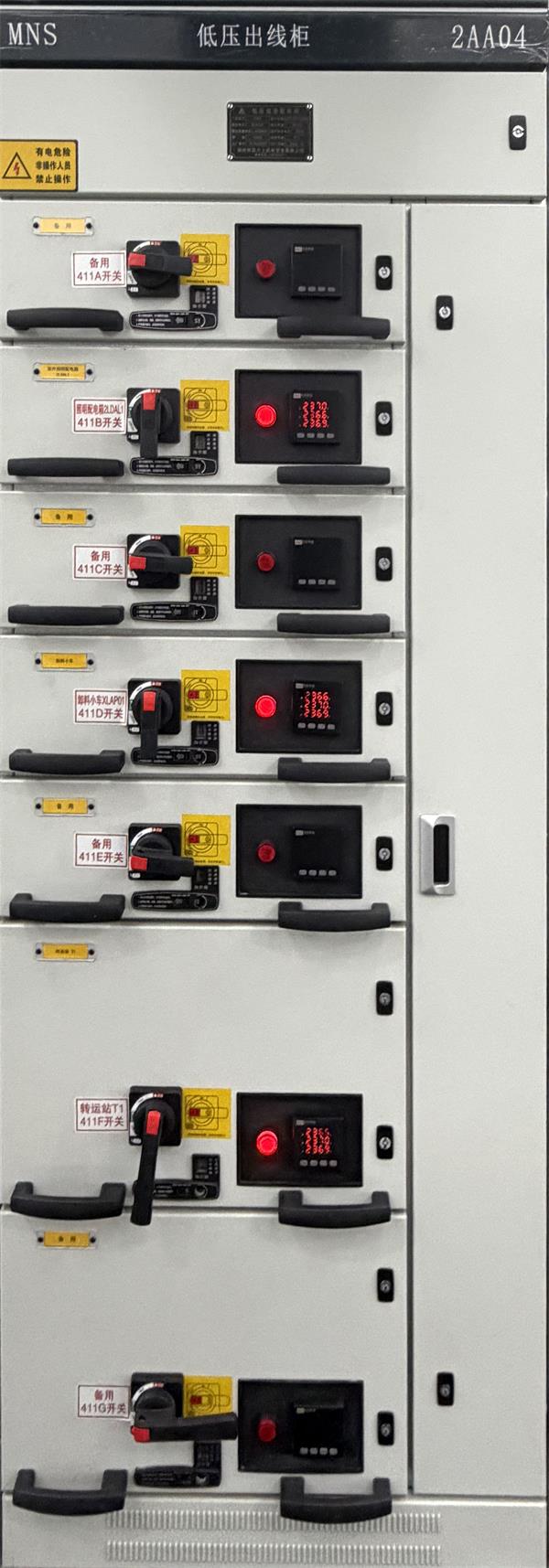

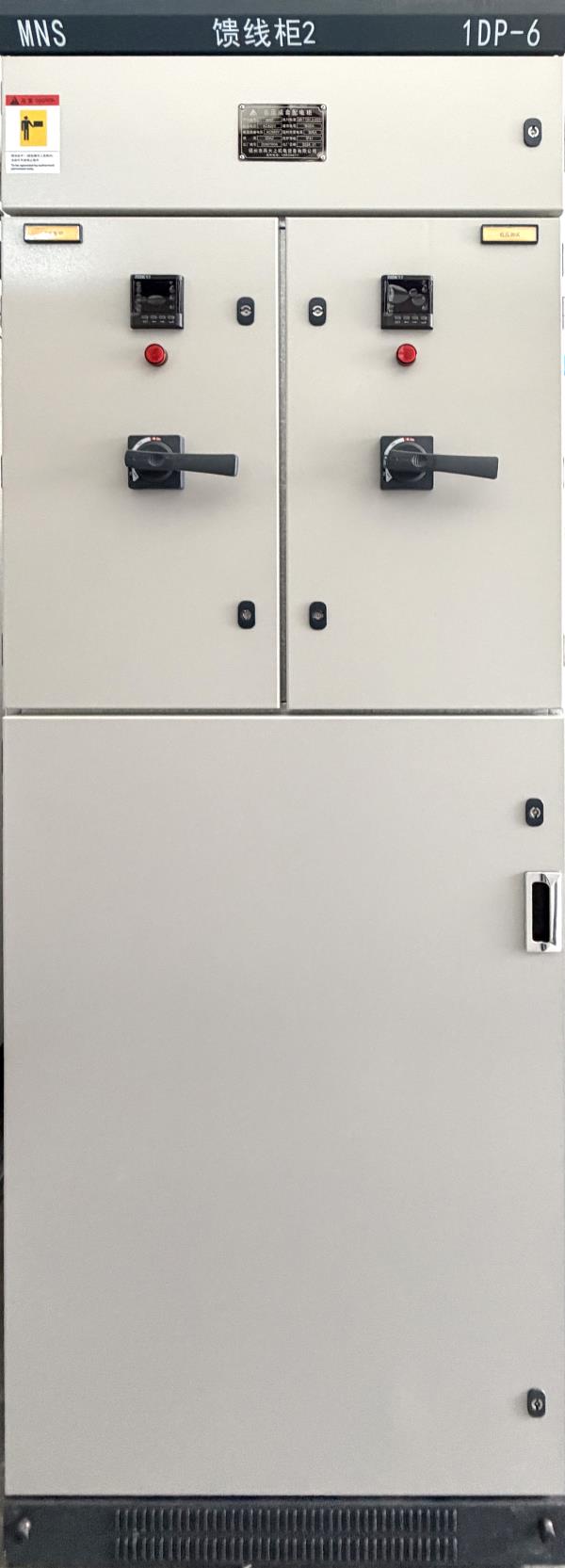

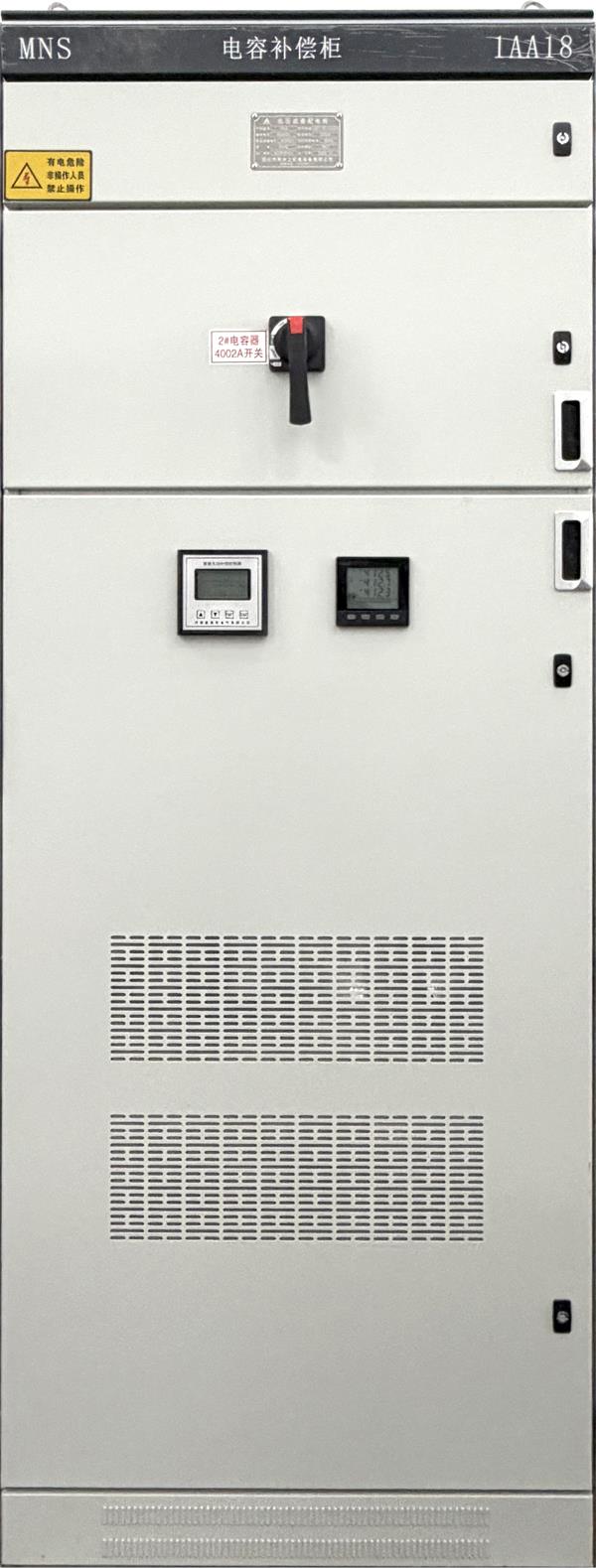

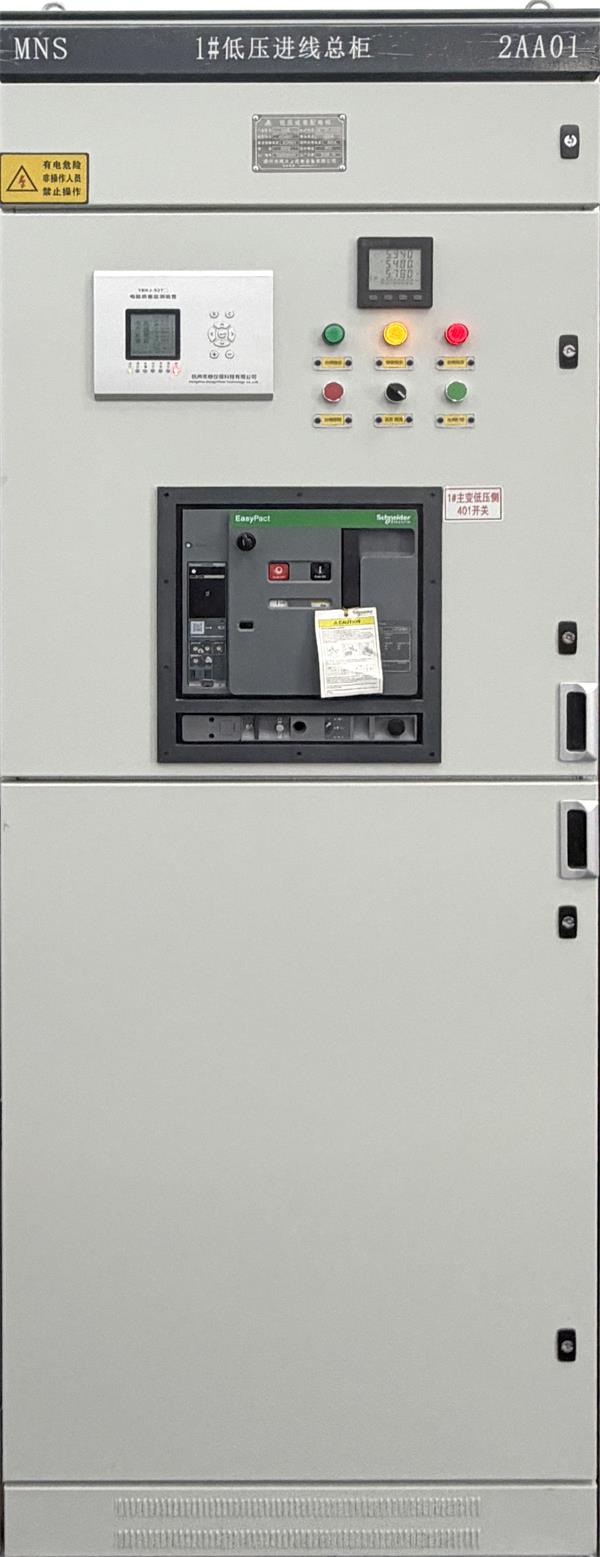

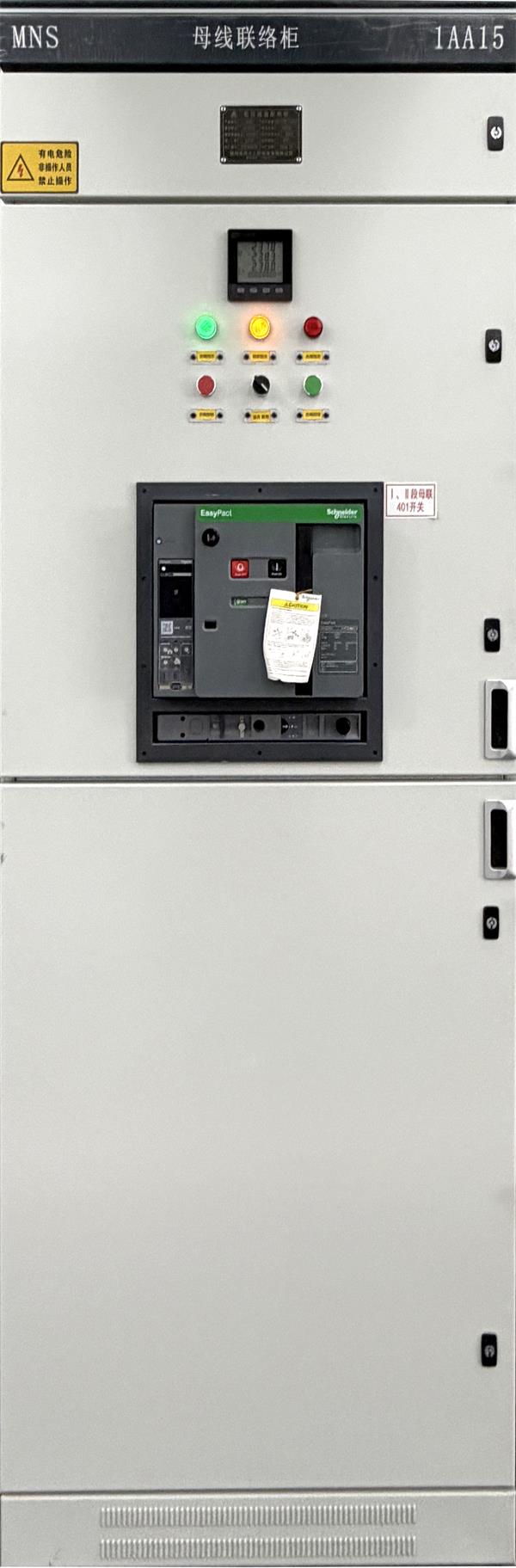

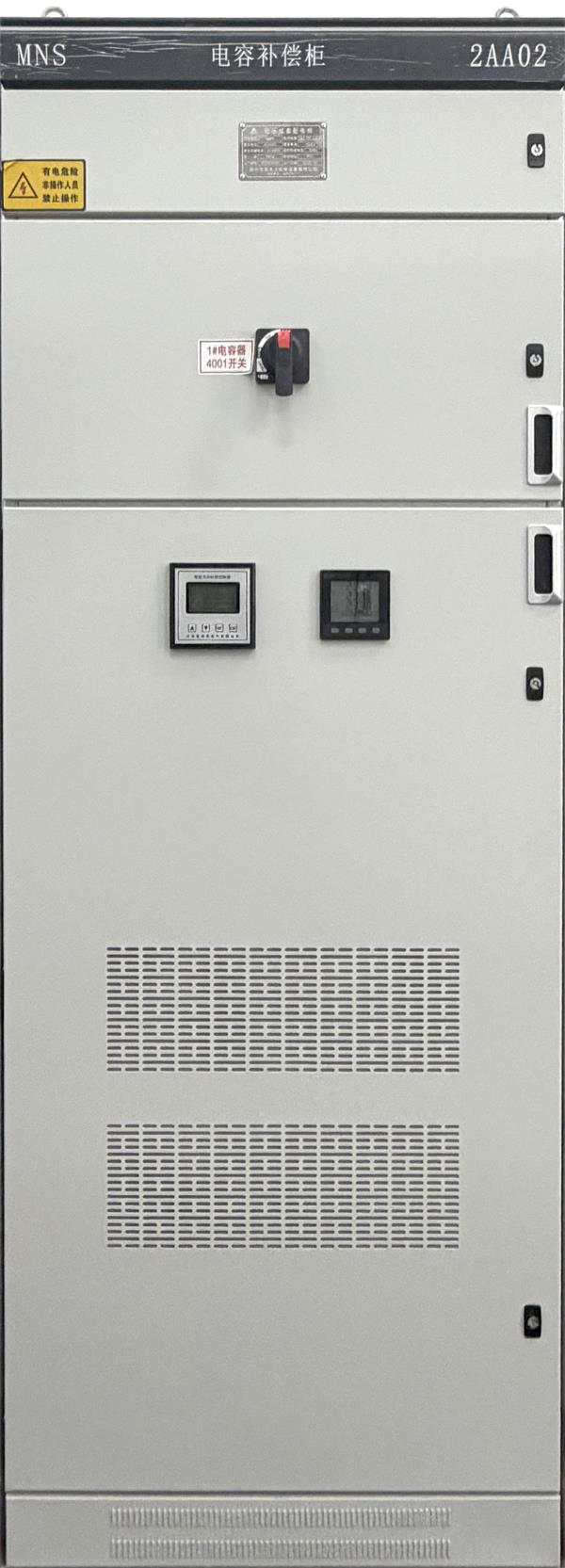

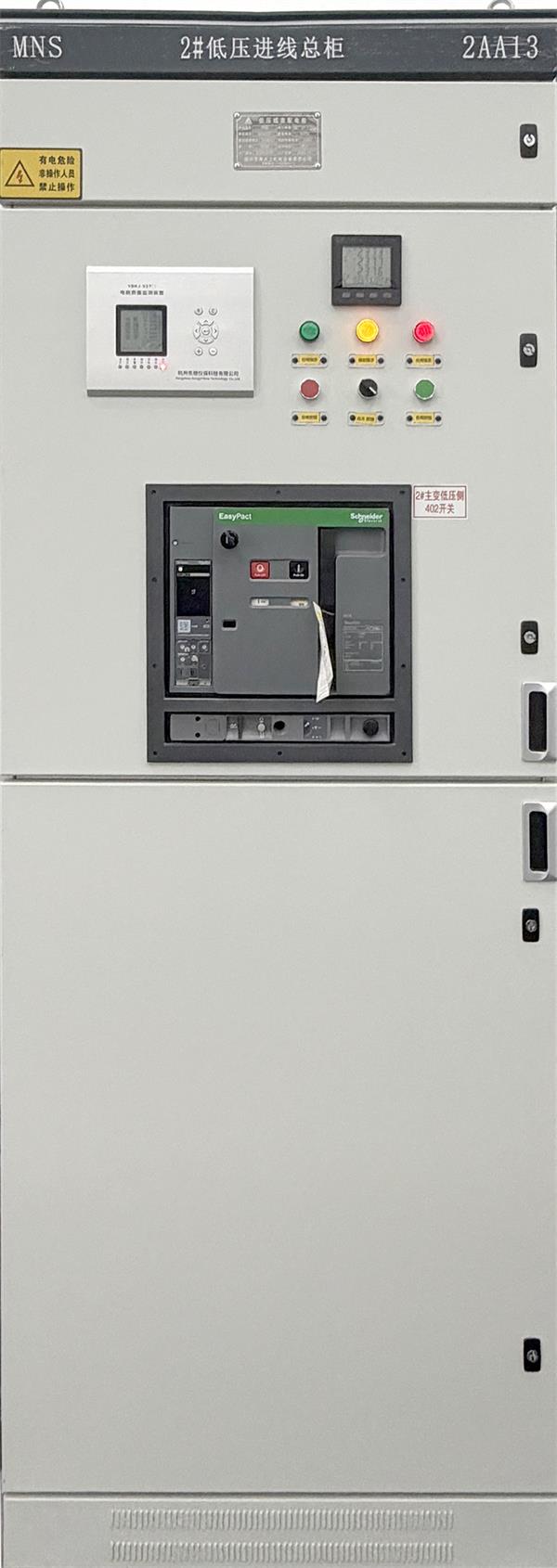

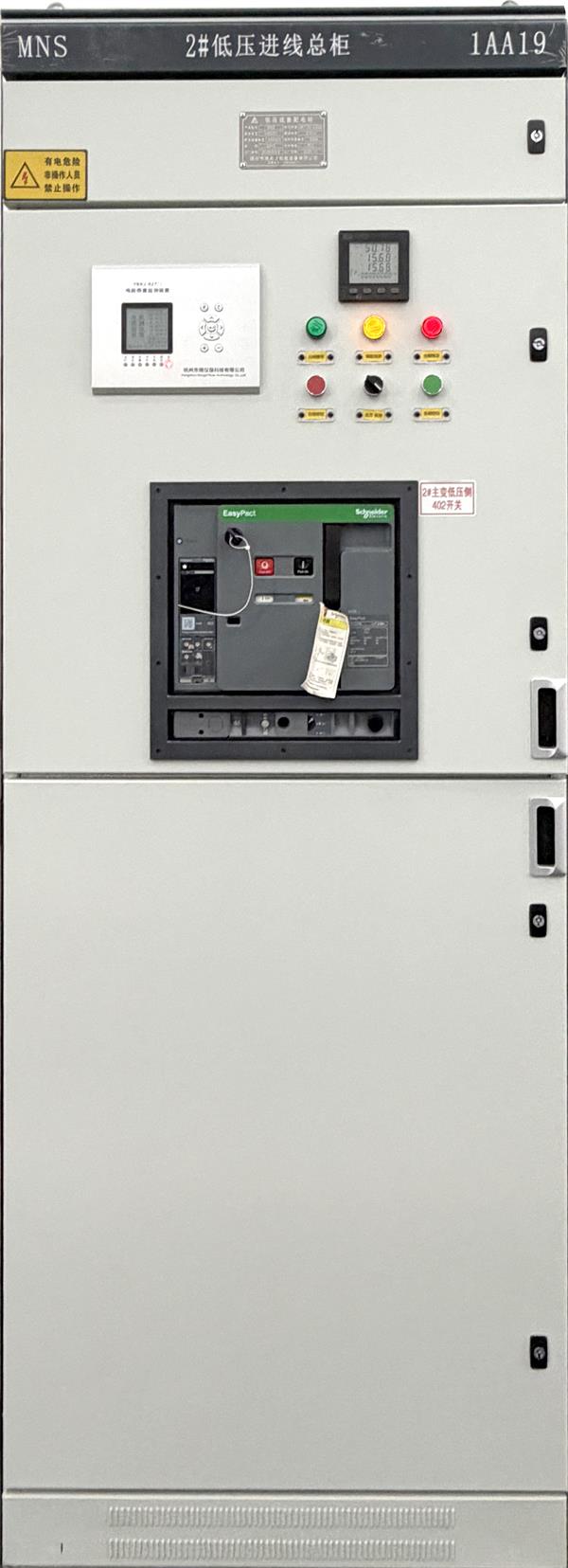

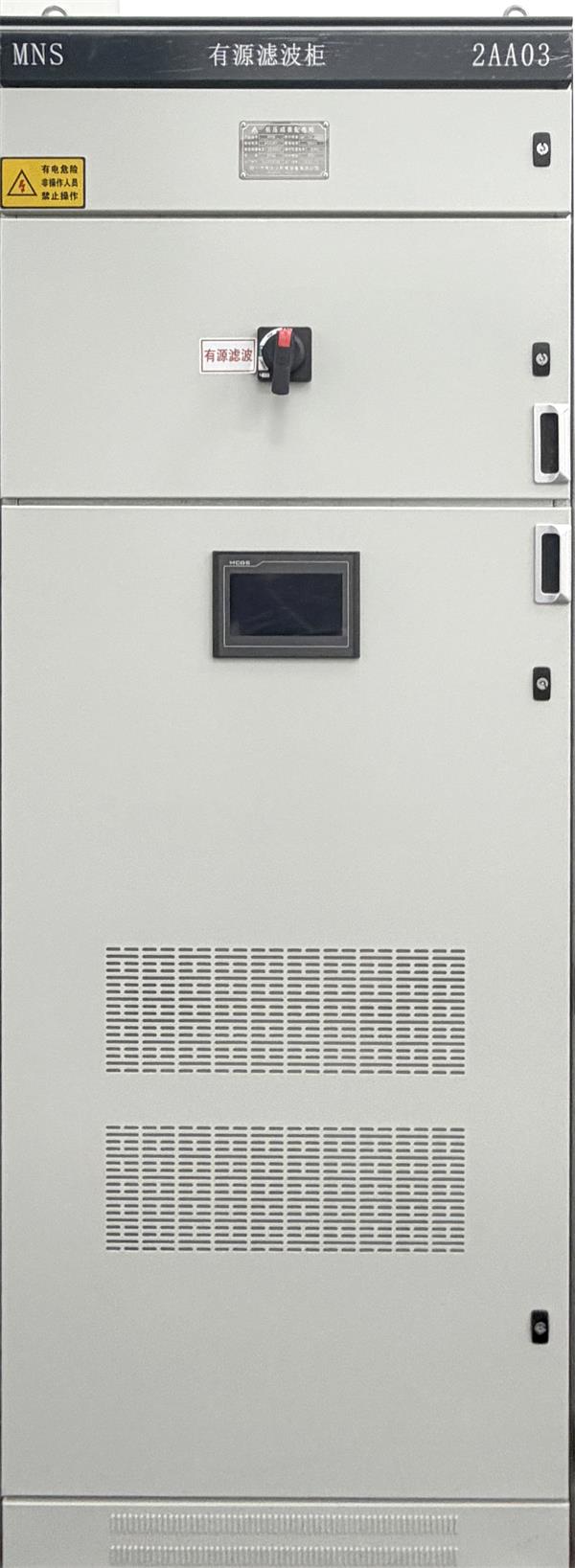

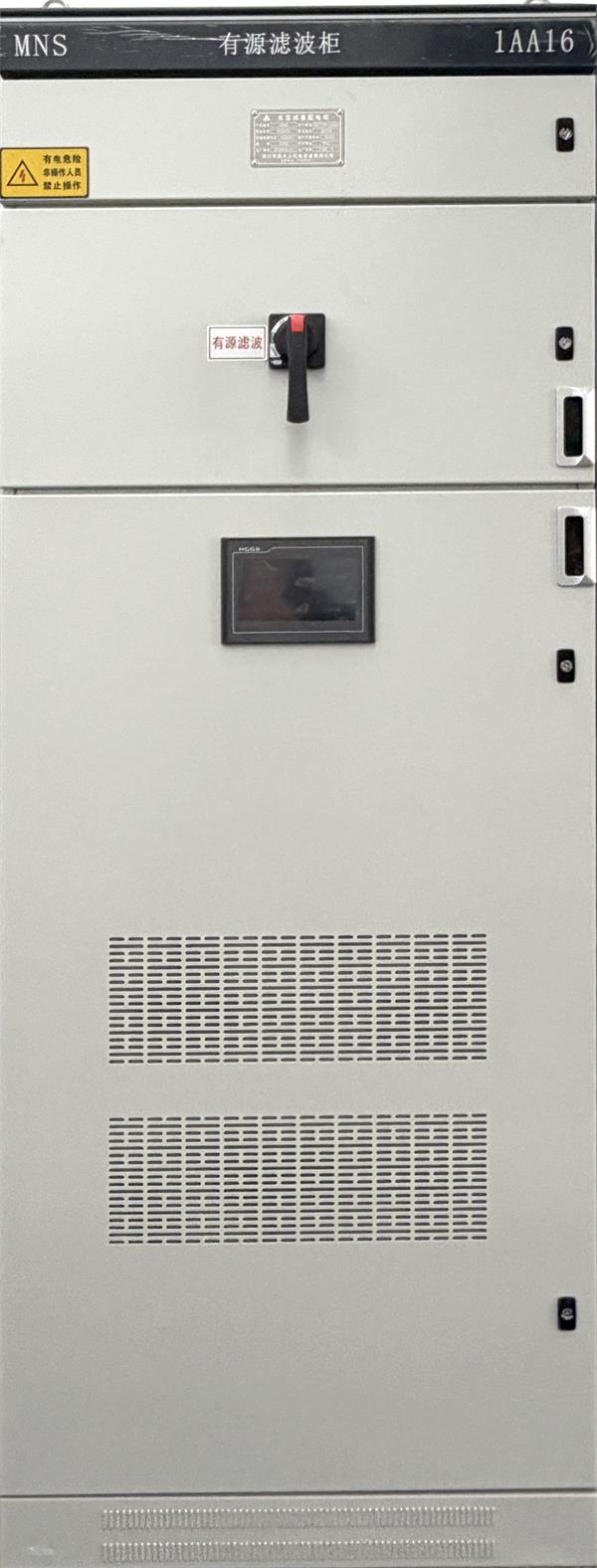

  - 单元类型：PC（进线/母联/馈电）、MCC（电机控制）、无功补偿、计量等，可混装
  - 联锁：机械/电气双重联锁，抽屉带连接/分断/试验/隔离位置指示，防误操作
  - 一次插件：隔弧设计，降低电弧扩展风险
  - 接地系统：三相五线/四线制，PE/N线独立或PEN共用

五、典型尺寸（宽×深×高，mm）
  - 标准柜：600/800/1000 × 800/1000 × 2200（常用800×1000×2200）
  - 8E抽屉：550×200×410（宽×高×深）
