一、适用标准
  - GB/T 17467 高压/低压预装式变电站
  - GB 7251 低压成套设备
  - GB 1094 电力变压器
  - GB/T 11022 高压开关设备

二、使用环境
  - 海拔：≤1000m（可定制2000m）
  - 环境温度：-25℃～+40℃
  - 湿度：日平均≤95%，月平均≤90%
  - 风速：≤35m/s
  - 地震烈度：≤8度
  - 倾斜度：≤3°
  - 污染等级：3级
  - 户外/户内通用

三、额定电气参数（10kV级）
  - 额定电压
  - 高压侧：10kV（最高12kV）
  - 低压侧：0.4kV（400/230V）

  - 额定频率：50Hz
  - 变压器容量（kVA）  30、50、80、100、160、200、250、315、400、500、630、800、1000、1250、1600
  - 联接组别：Dyn11（主流）
  - 阻抗电压：4%～6%（按容量）

  - 高压侧
  - 额定电流：630A
  - 短时耐受电流：20kA/2s
  - 峰值耐受电流：50kA
  - 绝缘水平：工频42kV，雷电75kV

  - 低压侧
  - 主母线：≤3200A
  - 短时耐受电流：15～30kA/1s
  - 峰值耐受电流：30～63kA

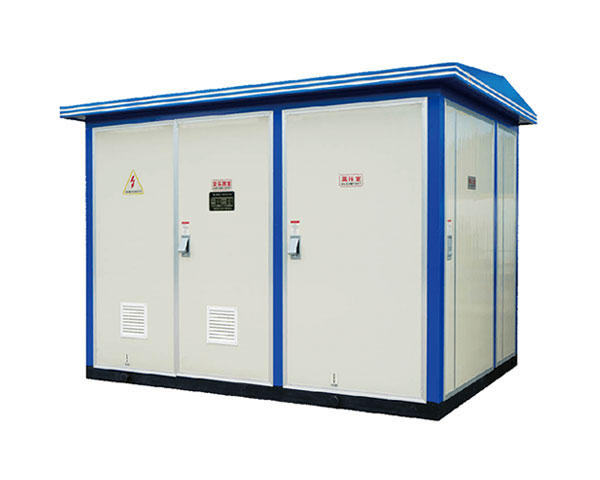

四、结构与布置
  - 三室结构（独立隔室）
  - 高压室、变压器室、低压室
  - 布置：目字形（主流）、品字形

  - 外壳材质
  - 金属：冷轧钢板、不锈钢板、铝合金板

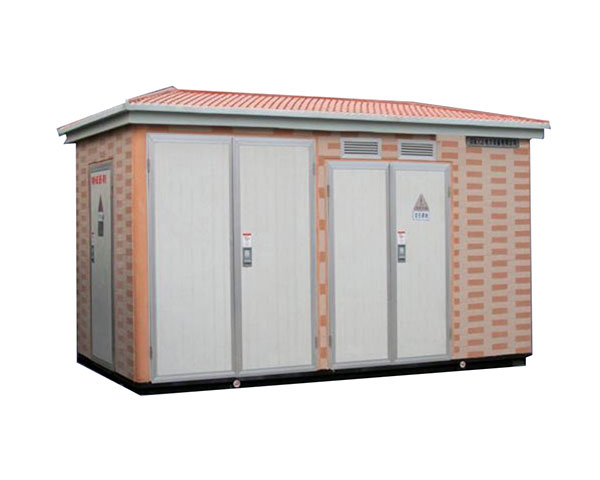

  - 复合：彩钢夹芯板、雕花板、仿古木纹
  - 非金属：SMC复合材料、水泥预制

  - 防护等级
  - 户外：IP44、IP54
  - 户内：IP30、IP33

  - 尺寸参考（宽×高×深，mm）
  - 315kVA：约 3000×2200×2000
  - 630kVA：约 3500×2400×2200
  - 1000kVA：约 4000×2600×2400

五、高压单元配置
  - 进线：负荷开关+熔断器（环网柜）
  - 出线：1～3回路
  - 保护：熔断器、避雷器
  - 操作：手动/电动
  - 联锁：五防闭锁

六、变压器单元
  - 类型：油浸式（S13/S20）、干式（SCB14）
  - 冷却：ONAN（油浸）、AN/AF（干式）
  - 温控：油面温度计、干式温控器+风机

七、低压单元配置
  - 进线：框架断路器/塑壳断路器
  - 出线：12～36回路（塑壳/微断）
  - 计量：多功能电表、互感器
  - 补偿：无功补偿（50kvar～360kvar）
  - 保护：过流、速断、漏电、防雷
