三、电气参数（分型号）
额定电压：380V / 660V（部分）
额定绝缘电压：690V
1. GGD1（经济型，小电流）
- 额定电流：≤1000A
- 额定短时耐受电流（1s）：15kA
- 峰值耐受电流：30kA
- 适用：小型配电、照明
2. GGD2（通用型）
- 额定电流：≤1600A
- 短时耐受电流：30kA（1s）
- 峰值耐受电流：63kA
- 适用：一般工业、变电所、建筑配电
3. GGD3（高分断、大容量）
- 额定电流：≤3150A
- 短时耐受电流：50kA（1s）
- 峰值耐受电流：105kA
- 适用：大容量、高短路电流场所（电厂、大型工厂） |

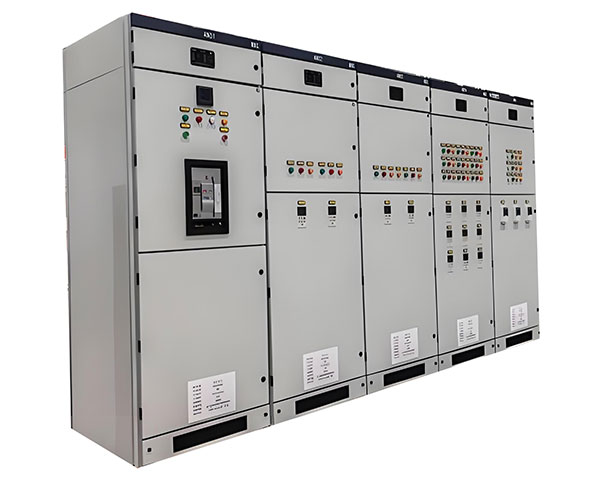

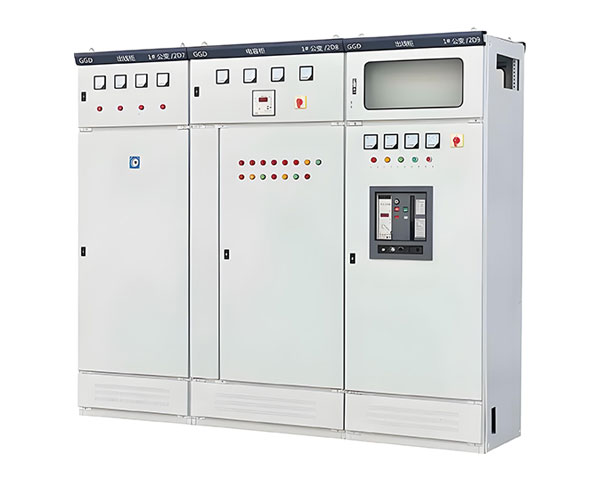

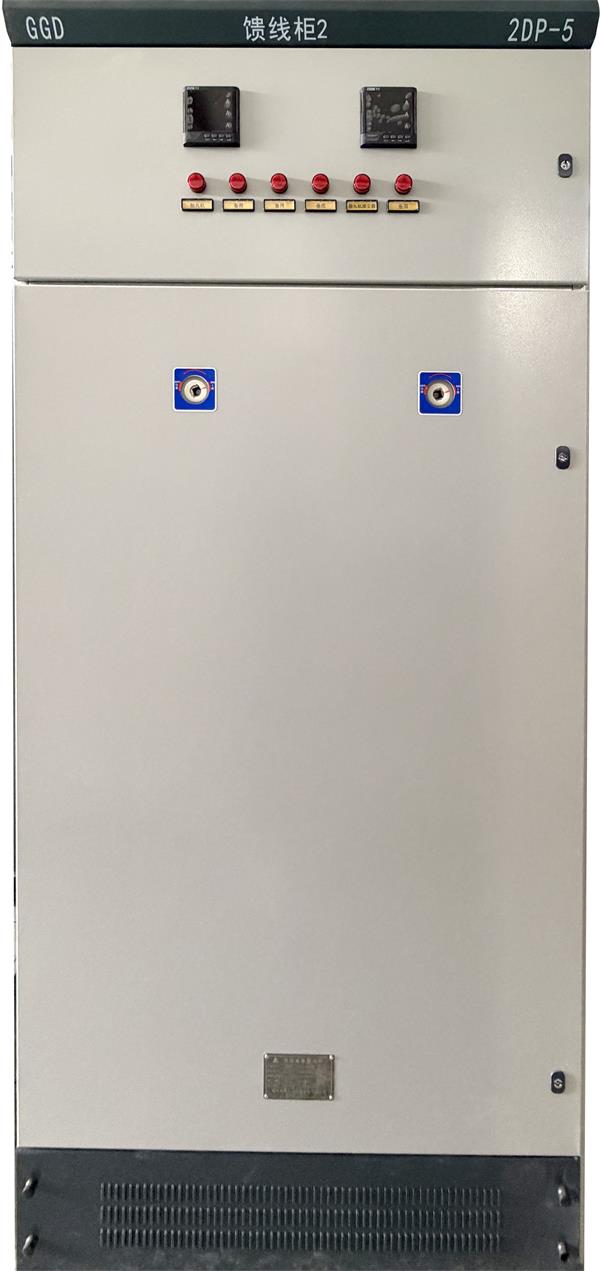

四、结构与尺寸
- 结构：固定式、8MF型钢拼装、焊接加强
- 防护等级：IP30（可定制 IP20～IP40）
- 标准尺寸（高×宽×深）：
- 高：2200mm
- 宽：600/800/1000/1200mm
- 深：600/800mm

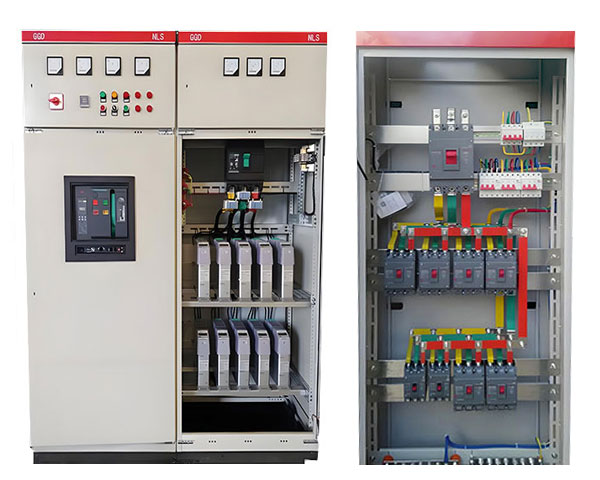

五、母线与保护
- 主母线：TMY 铜排，按电流等级配置
- 分支母线：TMY
- 保护：过载、短路、接地保护；可配漏电、计量、无功补偿
六、特点
- 分断能力高、动热稳定好
- 方案灵活、组合方便
- 价格适中、维护简单
- 可装断路器、接触器、互感器、仪表、电容器等 |
